10kV Overhead Lines Acoustic Imager Partielle Entladung Diagnose

Teilent ladung ist die Entladung, die lokal in der Isolierung von Leistungs geräten unter Einwirkung eines ausreichend starken elektrischen Feldes auftritt. Jede Teilent ladung hat einige Auswirkungen auf das Isolier medium, wodurch die Isolation festigkeit abnimmt, was zu Isolation schäden an Hochspannung geräten führt und sogar ein Sicherheits risiko für das Personal darstellt.

Akustische Imager können die durch Teilent ladung erzeugten akustischen Signale auf der Oberfläche des Messobjekts überlagern, um einen visuellen Position ierungs effekt zu erzielen, der dem Betriebs-und Wartungs personal hilft, schnell zu arbeiten. partielle Entladung defekte genau und intuitiv erkennen.

Akustik kameras verwenden die Mikrofon-Array-Beamforming-Technologie, um die Schallquellen daten zu erfassen, zu messen und visuell anzuzeigen, die einem hoch auflösenden Echtzeit-Videobild überlagert sind. Durch die Integration der Schallquellen daten in das Videobild wird die sich ändernde Schallquelle dynamisch in Form einer „ Sound karte “auf dem Bildschirm angezeigt.

Wenn sie in Strom versorgungs systemen verwendet werden, können sie dazu beitragen, die Teilent ladung, bei der ein diele kt rischer Durchschlag auftritt, sicher und schnell zu identifizieren.

Dieses robuste, vielseitige Werkzeug kann Ihnen helfen, eine Vielzahl unerwünschter industrieller Bedingungen wie elektrische Fehler und Gas lecks schnell und einfach zu identifizieren. Mit punktgenauer Genauigkeit können Sie mit dem Mini CAM akustische und schwer zu erkennende Ultraschall geräusche sofort sehen. Mit 128 Digital mikrofonen können Sie deutlich erkennen, was Ihnen gefehlt hat.

Durch Hinzufügen eines optionalen Wärme bild kamera teils kann das MiniCAM die Funktionen zwischen akustischer Bildgebung und Wärme bild ändern, wodurch die Diagnose umfassender und effizienter wird.

1. Grundlegende Informationen

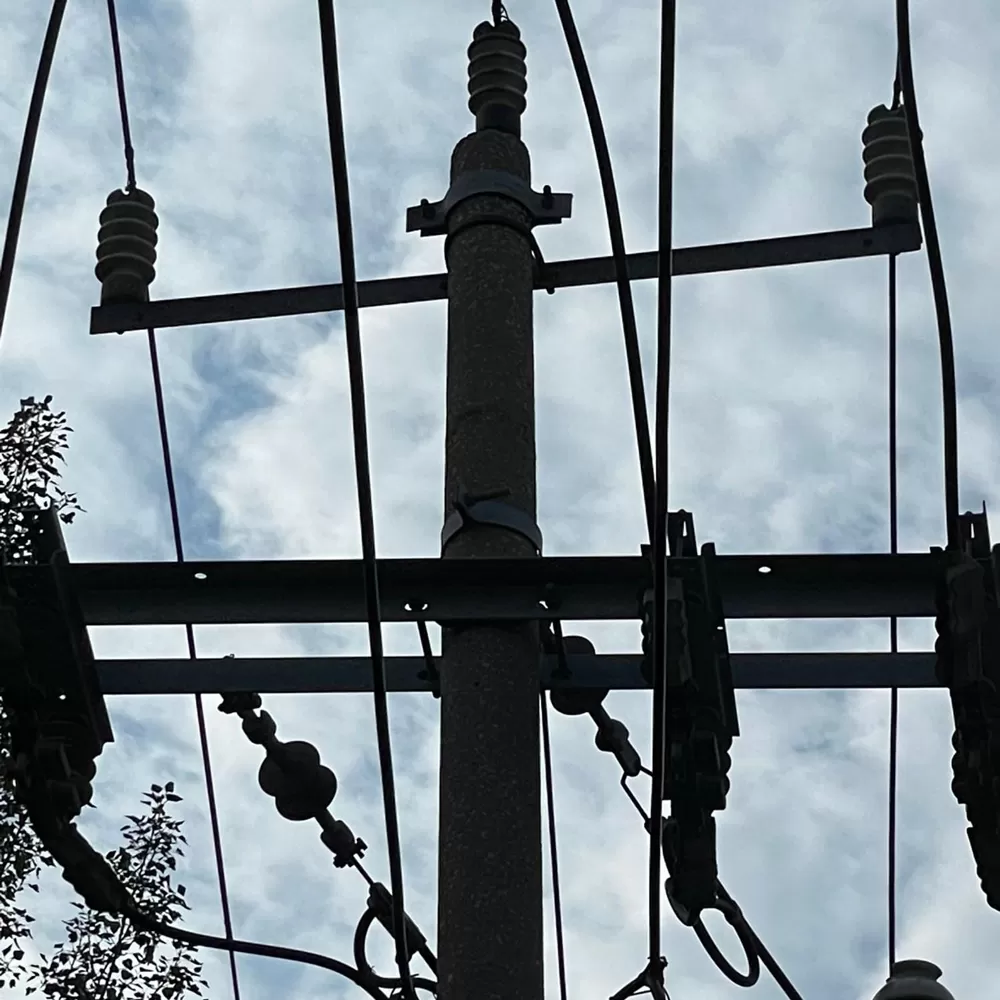

Abbildung 1 Oberleitung sturm Nr.5

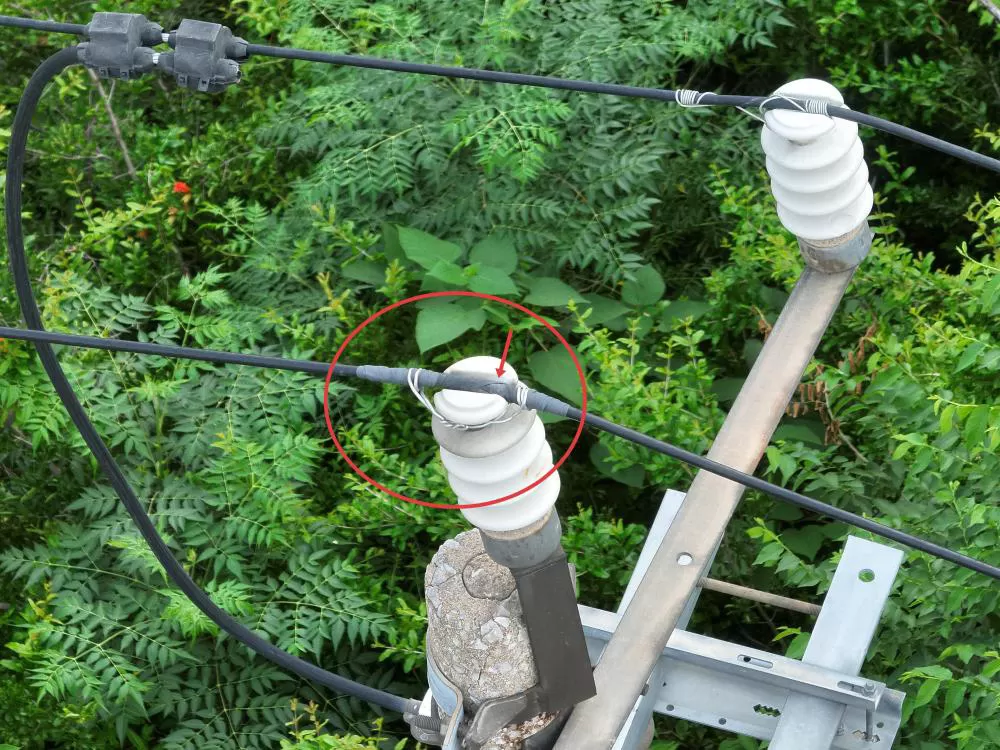

Abbildung 2 Defekt details

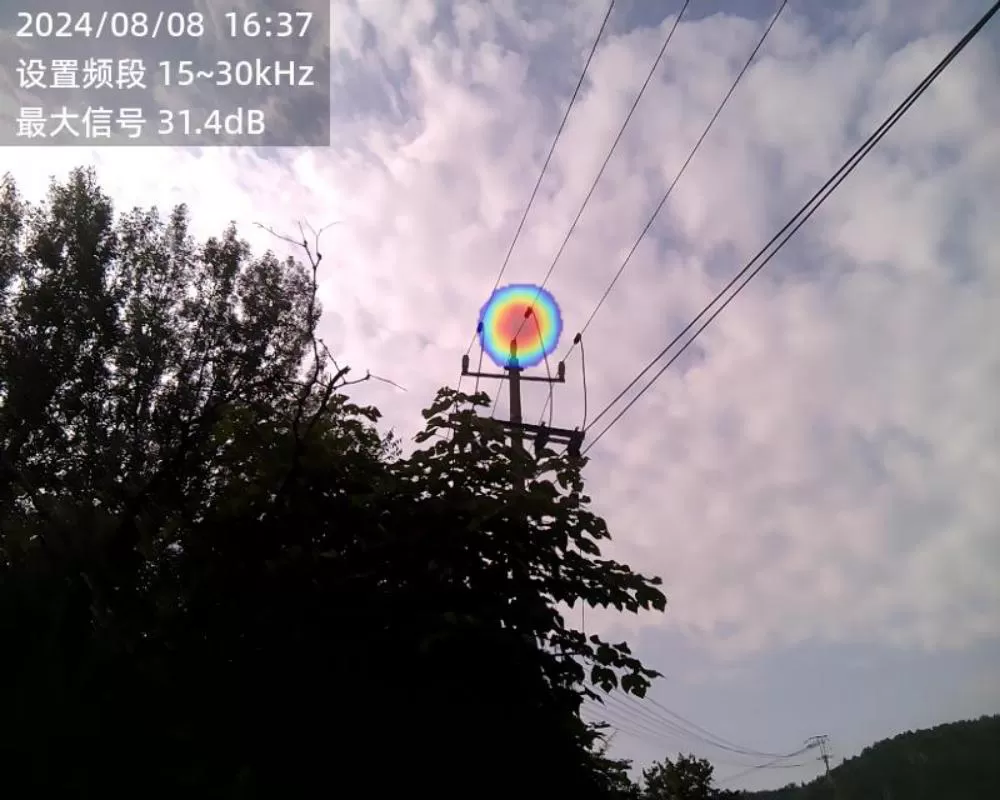

Abbildung 3 Akustische Bildgebung

2. Ergebnis analyze

Die akustische Abbildung des Isolators in einer Entfernung von etwa 10 Metern ergab eine Entladung mit einer Amplitude von 31,4 dB. Daher wird beurteilt, dass der obere Bindungs draht beschädigt ist, was zu einer Oberflächen entladung führt.
