Dreiphasige Combinsd-Transformatoren-Testfall

Sheet1 Grundlegende Information

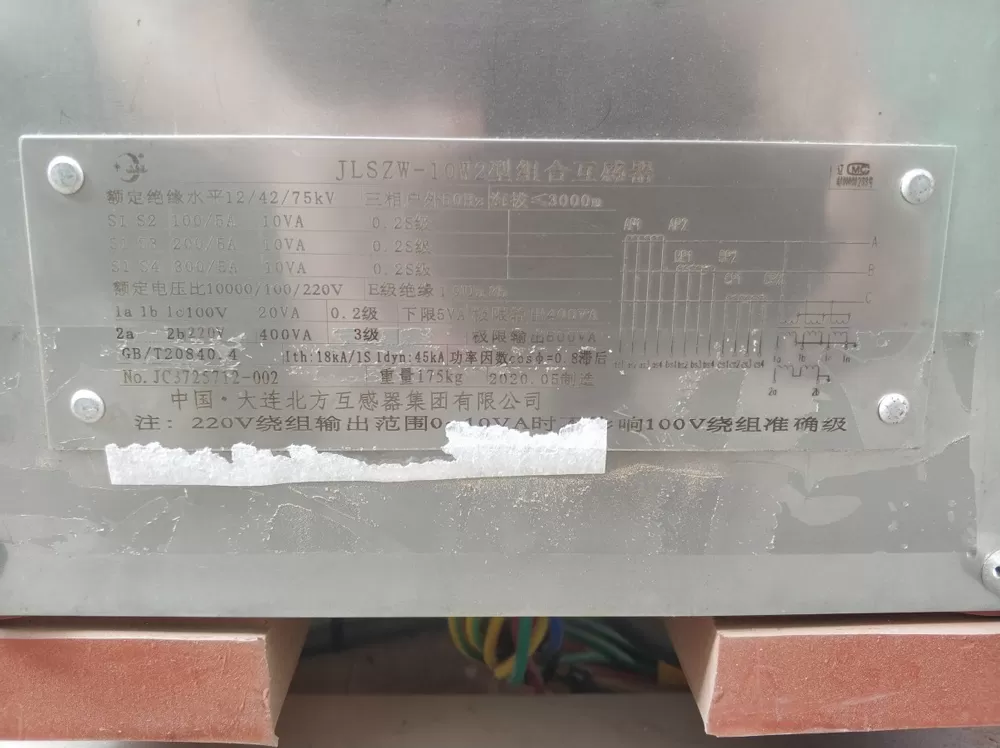

Abbildung 1 Typenschild

-Der dreiphasige Kombi-Transformator umfasst CT-, PT-und Vakuum-Leistungs schalter. Die Gesamt struktur ist wie folgt.

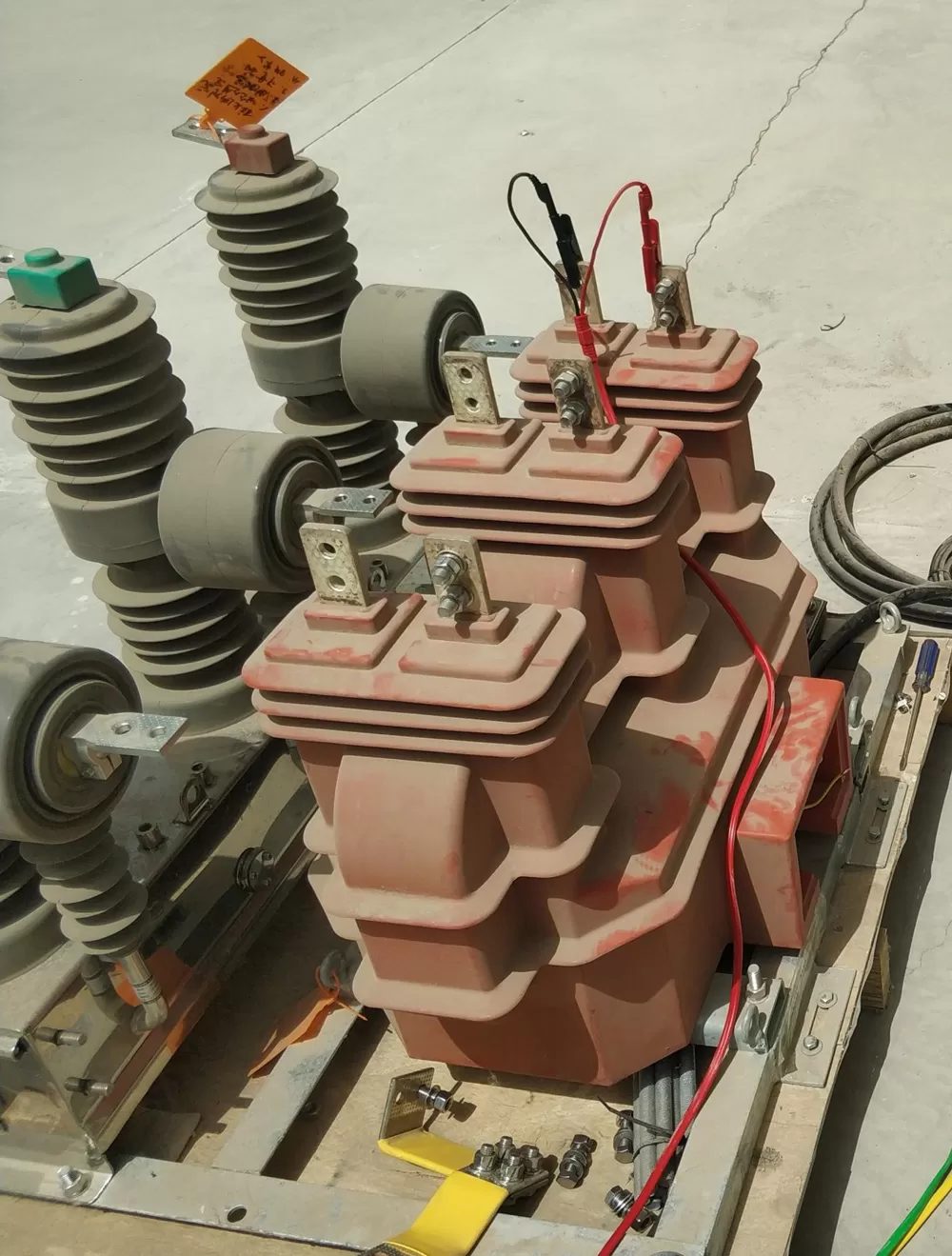

Abbildung 2 Dreiphasen-Kombinsd-Transformator

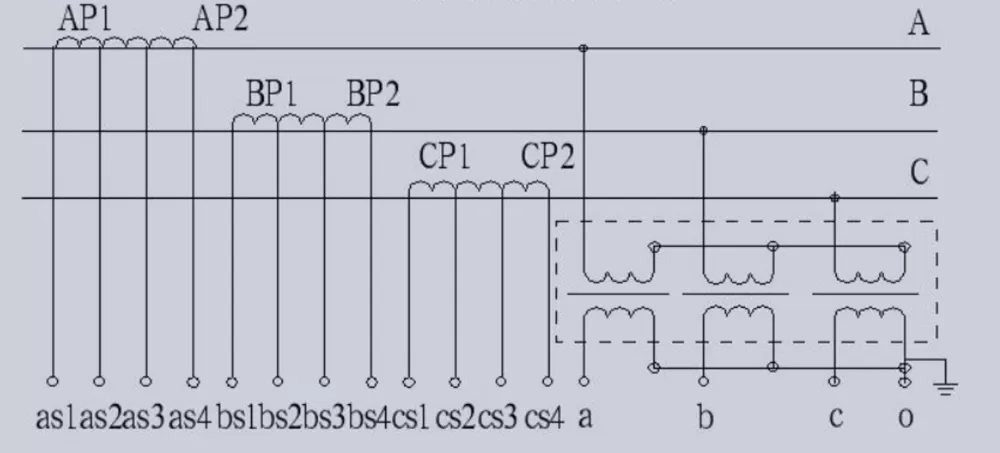

Abbildung 3 Verbindungs diagramm

Als erstes führen wir alle CT-Tests durch-Sättigung, Verhältnis und Polarität, Wickel widerstand, alle Abgriffe mit einem Knopfdruck und ohne Wechsel der Leitungen.

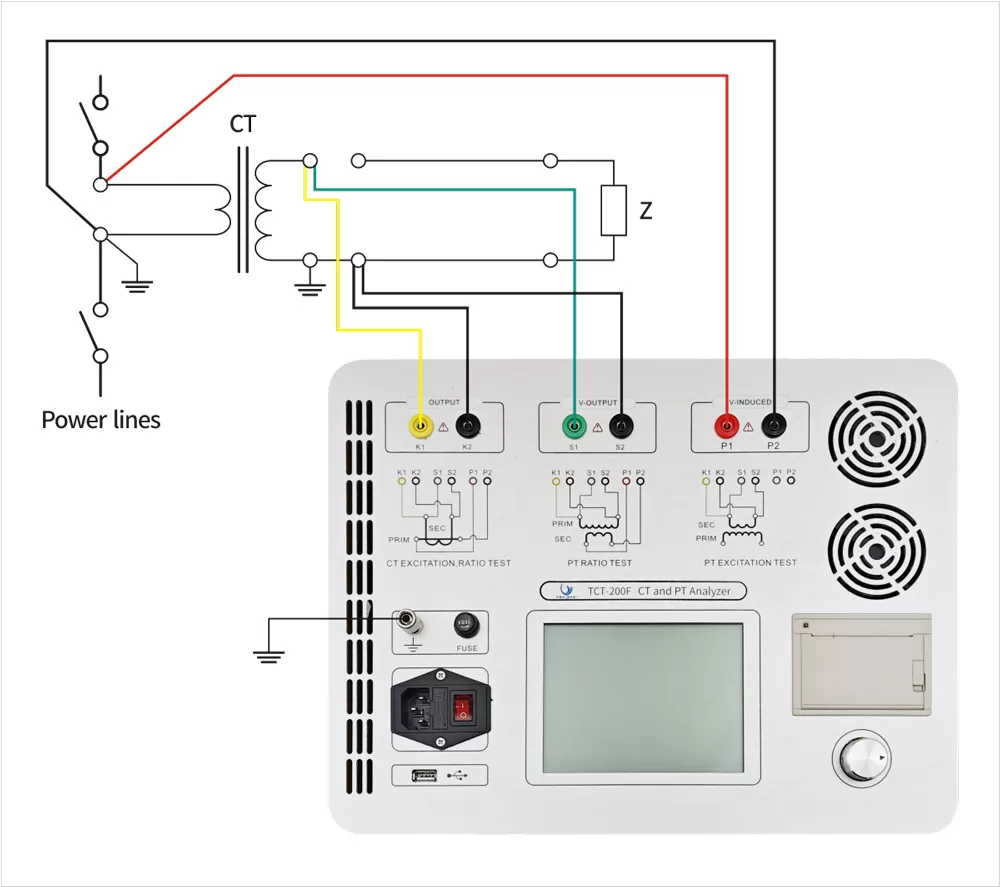

Abbildung 4 CT-Verdrahtung diagramm

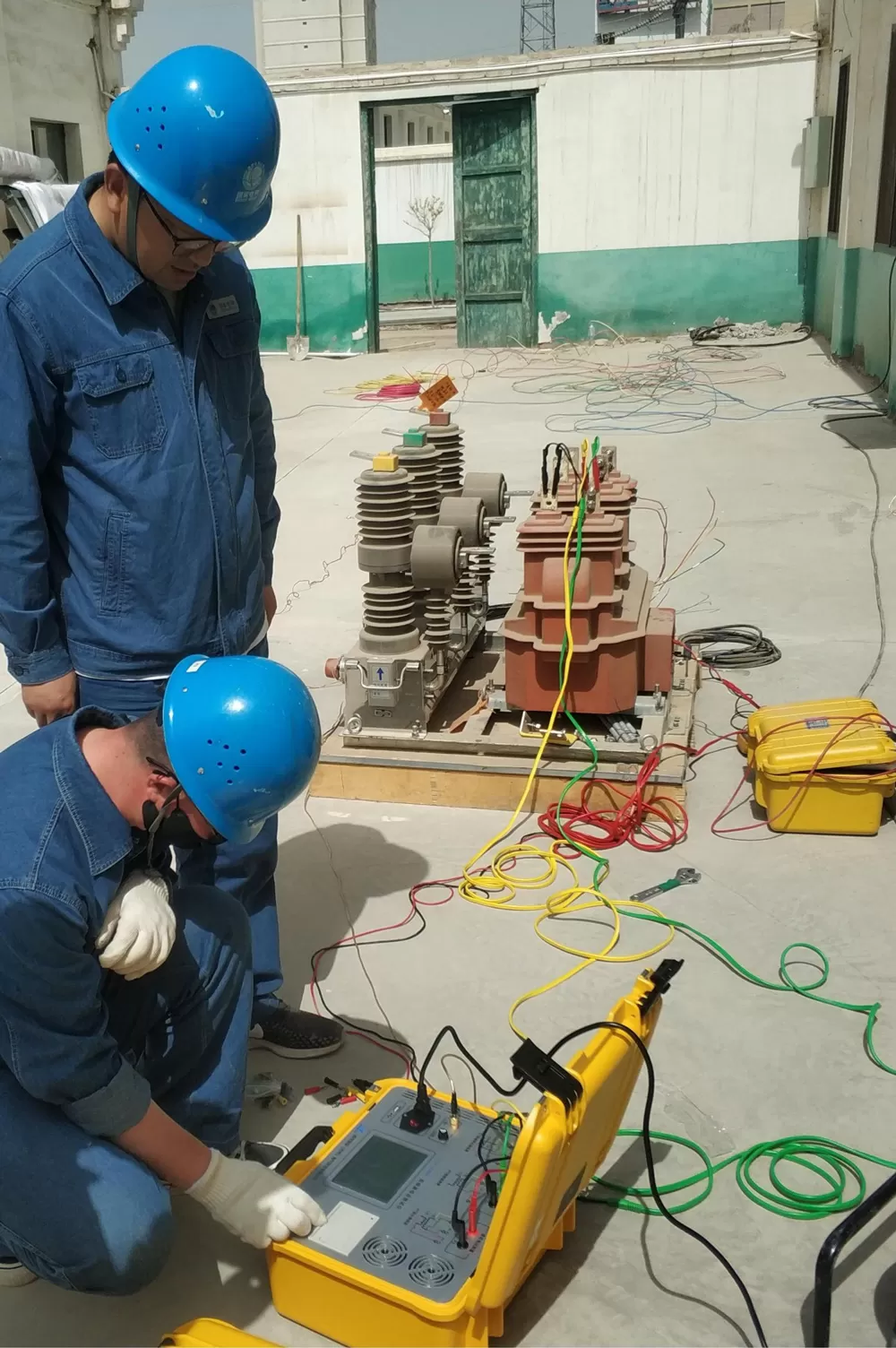

Abbildung 5 Anzeige vor Ort

-Warten Sie, bis unser Test abgeschlossen ist. Sie können Testdaten drucken. Wie in Abbildung 6 dargestellt:

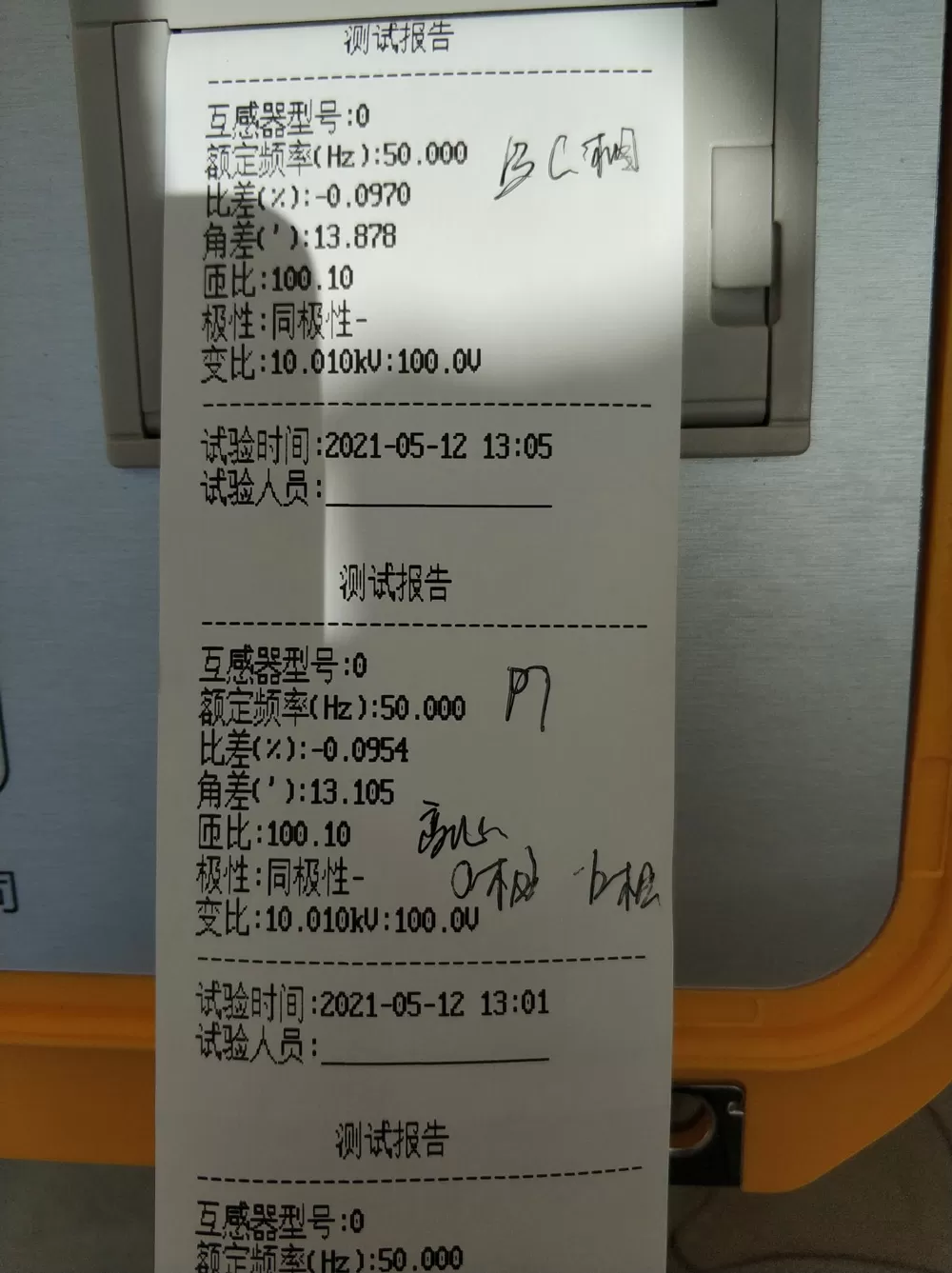

Abbildung 6 CT-Prüfbericht

Unan zweiter Stelle führen wir die Verhältnisses-und Polarität tests von PT durch. Vor dem Test sollten Sie den Tester erden und die CT-Sekundär wicklung und die PT-Sekundär wicklung öffnen. Außerdem muss ein Ende der PT-Sekundär seite geerdet sein.

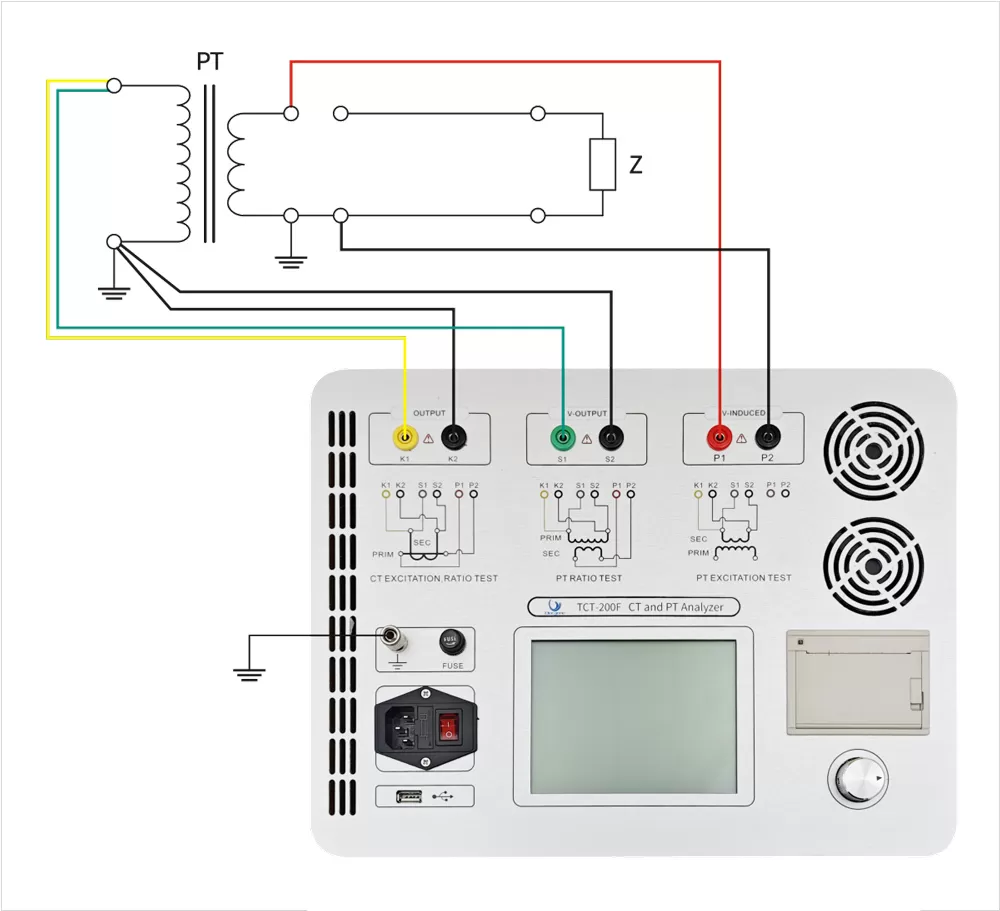

Abbildung 7 PT Verdrahtung diagramm

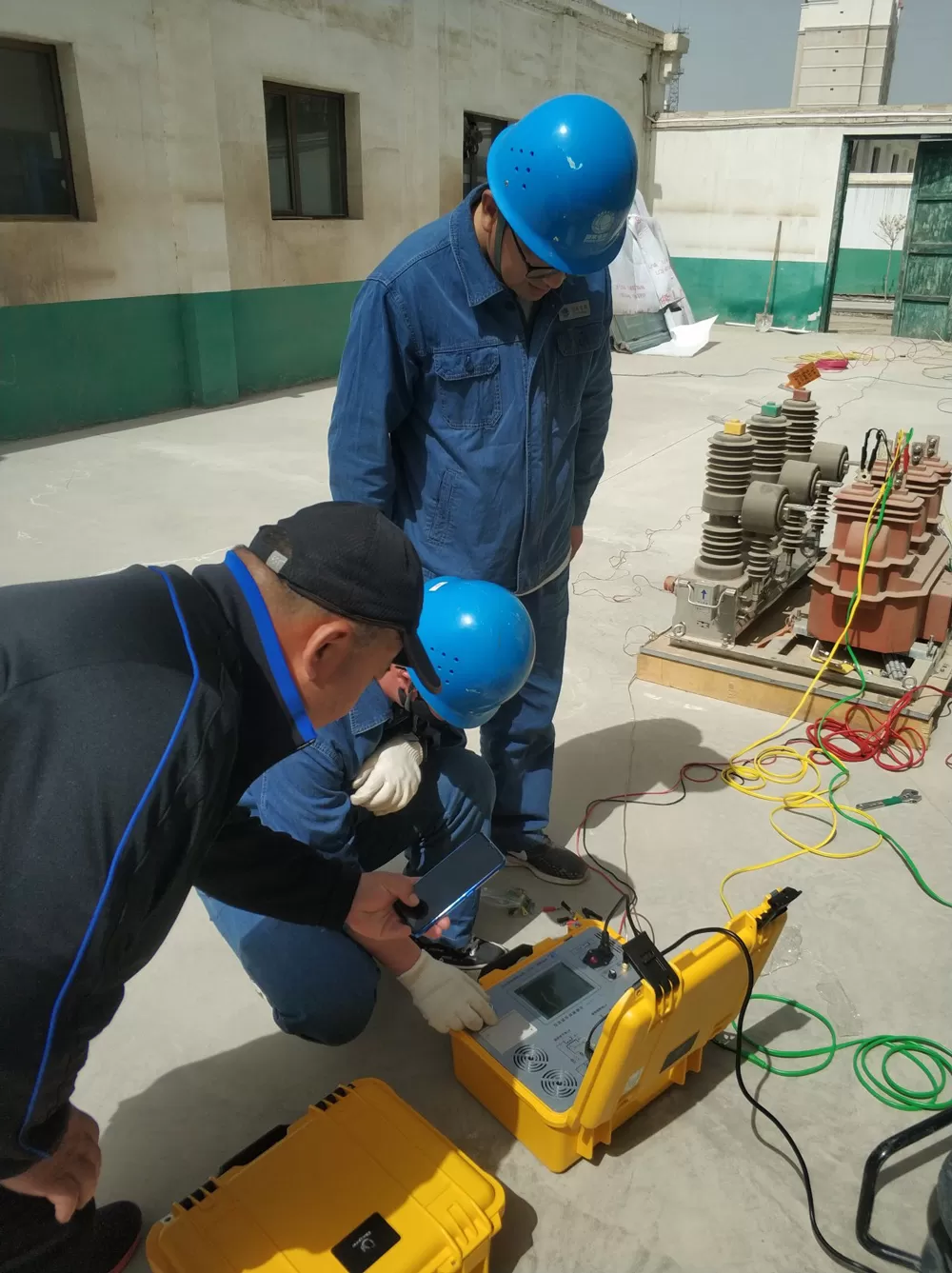

Abbildung 8 Anzeige vor Ort

Warten Sie, bis unser Test abgeschlossen ist, Sie können Testdaten drucken. Wie in Abbildung 9 dargestellt:

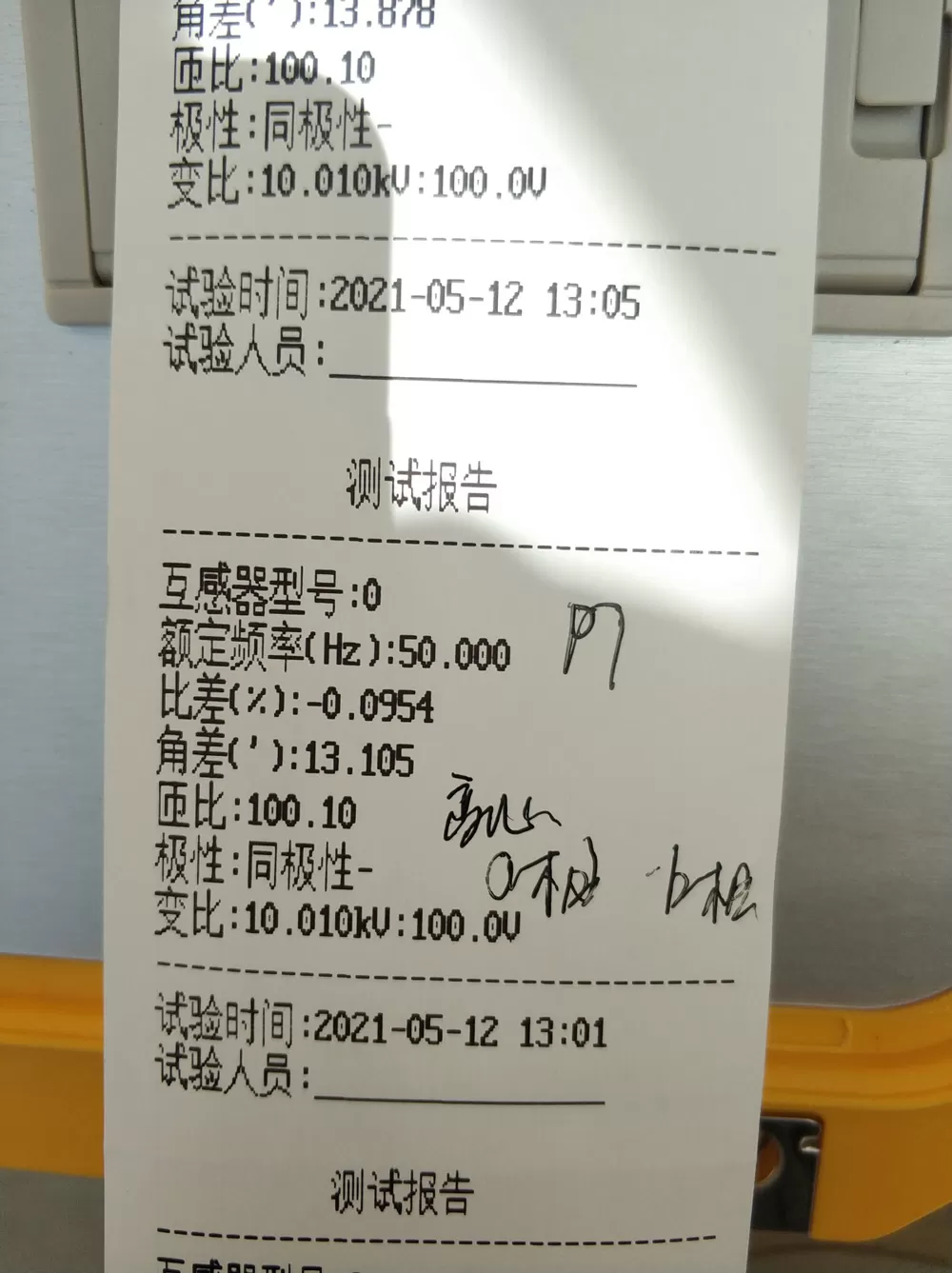

Abbildung 9 PT-Testbericht
