765kV Transformator Tan Delta Testfall

I.Test-Information

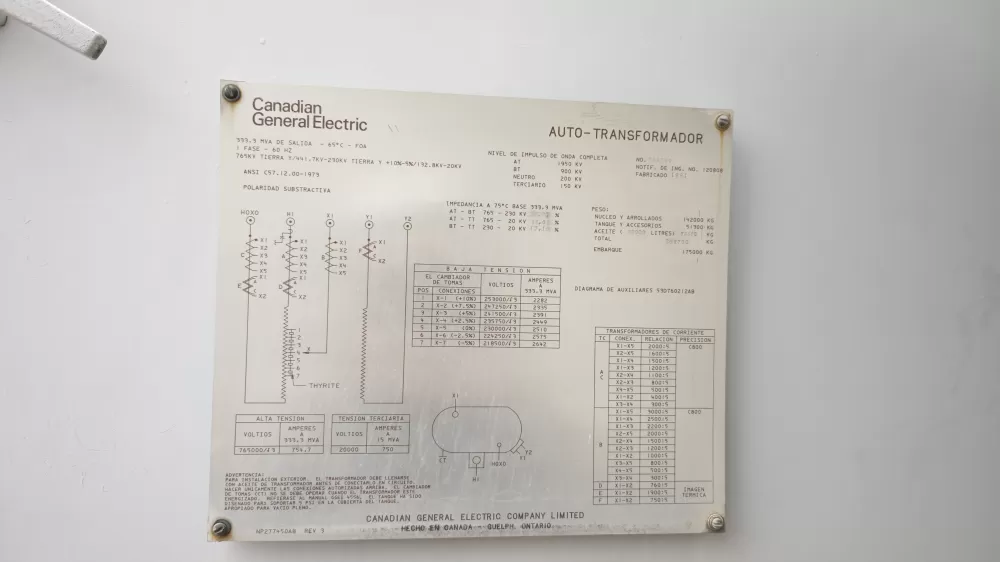

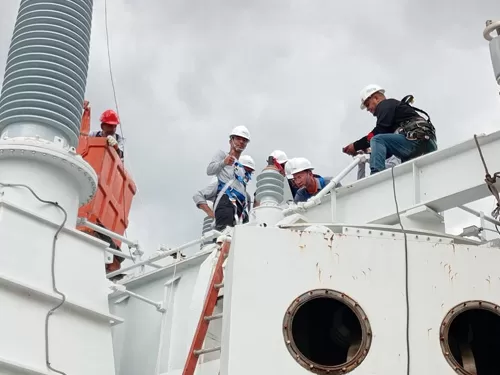

-Vor dem Test haben wir alle Leitungen vom Transformator getrennt. Und dann haben wir Test kabel durch einen Kran anges ch lossen, weil der Transformator sehr hoch ist.

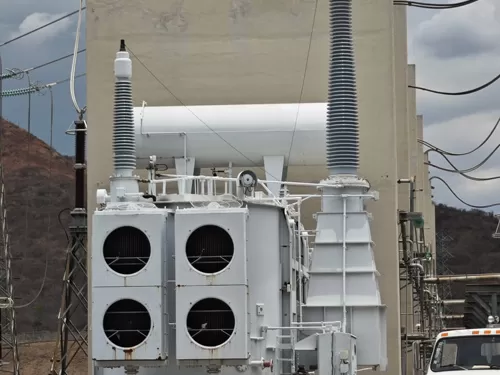

Abbildung 2 765kV Transformator

-Erstens haben wir das UST-Modell verwendet, um den Transformator zu testen. Die UST-Konfiguration wird für Messungen zwischen zwei Anschlüssen eines Probe körpers verwendet, die nicht geerdet sind oder vom Boden entfernt werden können. In der UST-Konfiguration wird der in der Isolierung zwischen der Spannungs leitung und der Mess leitung des Instruments fließende Strom gemessen und der zur Erde fließende Strom nicht gemessen. In Abbildung 3 unten messen Sie die Kapazität und den Verlust faktor zwischen Hochspannung wicklung (HV) und Niederspannung wicklung (LV), C = CHL.

Abbildung 3 UST Modle

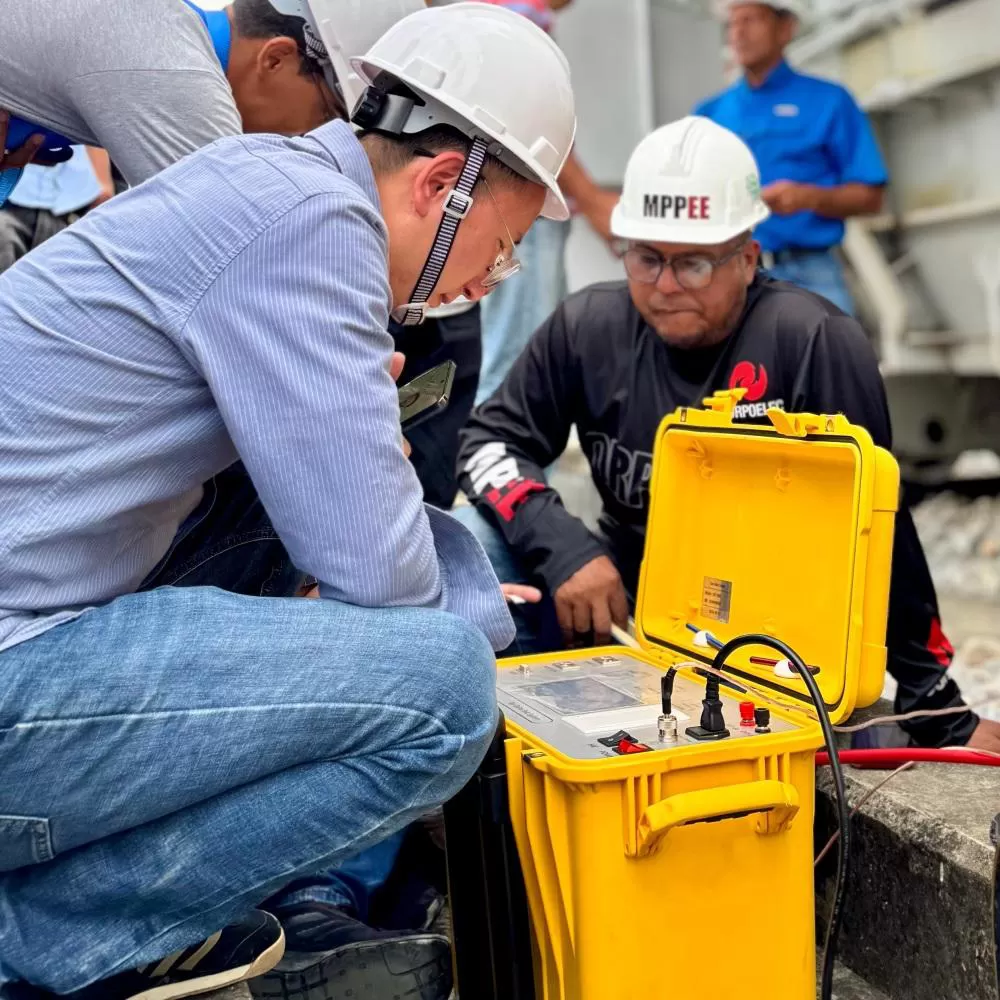

Abbildung 4 Vor-Ort-Anzeige

Warten Sie, bis unser Test abgeschlossen ist. Sie können Testdaten drucken. Wie in Abbildung 5 dargestellt:

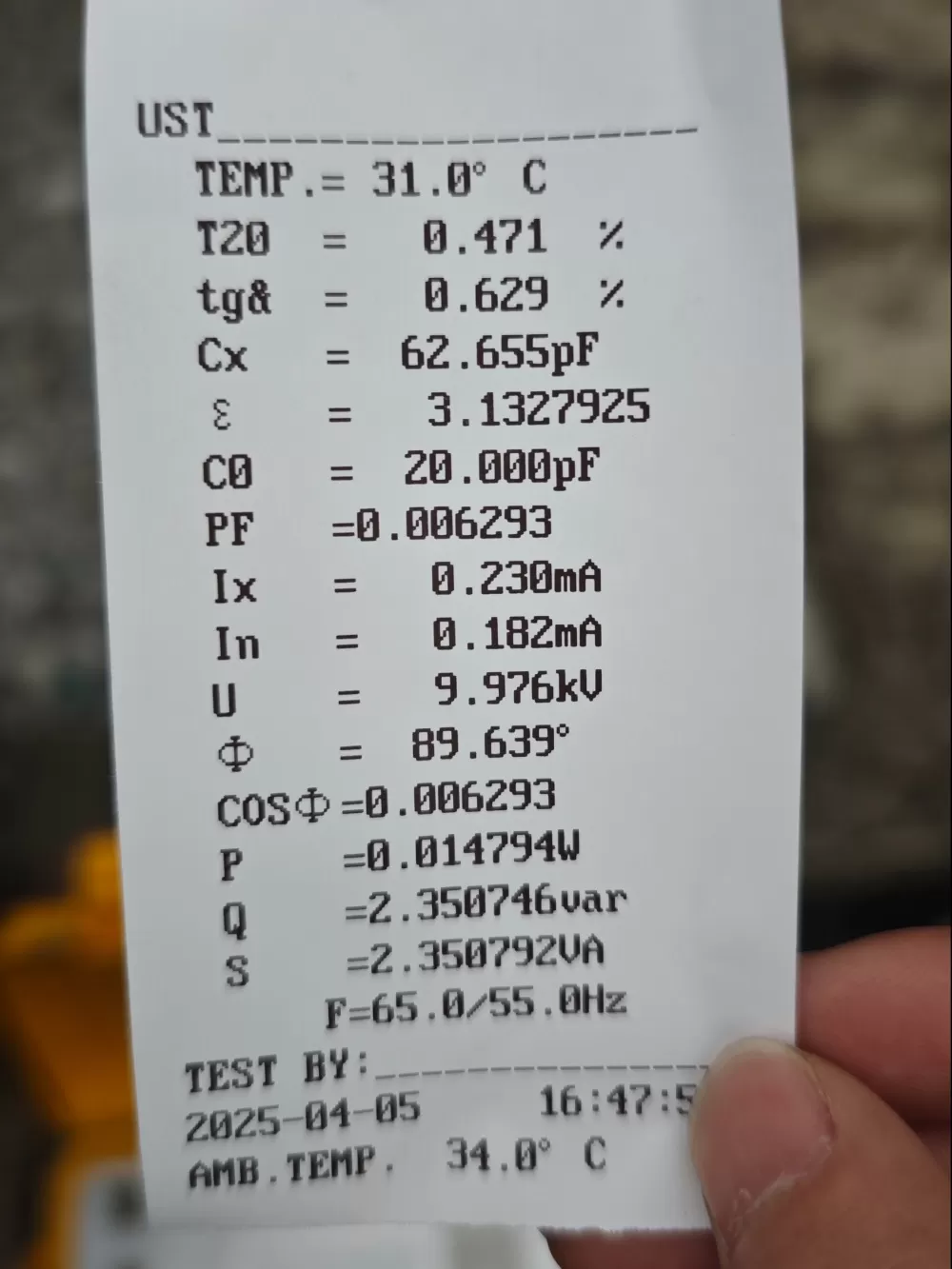

Abbildung 5 UST Testergebnis

-Zweitens haben wir das GST-Modell verwendet. Die GST-Konfiguration ermöglicht die Prüfung einer geerdeten Isolation probe durch den Boden der Probe. Der gesamte zum Boden fließende Strom wird gemessen. Die Verdrahtung methode ist wie folgt:

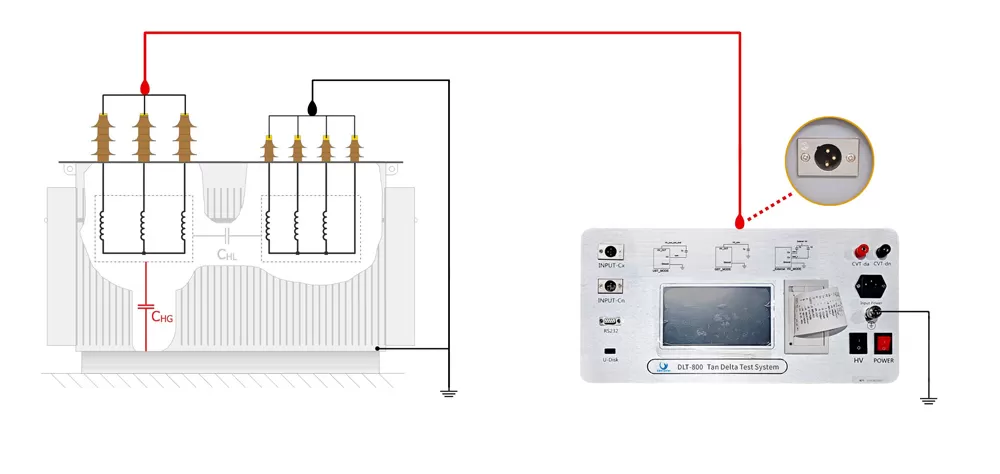

Abbildung 6 GST-Modell

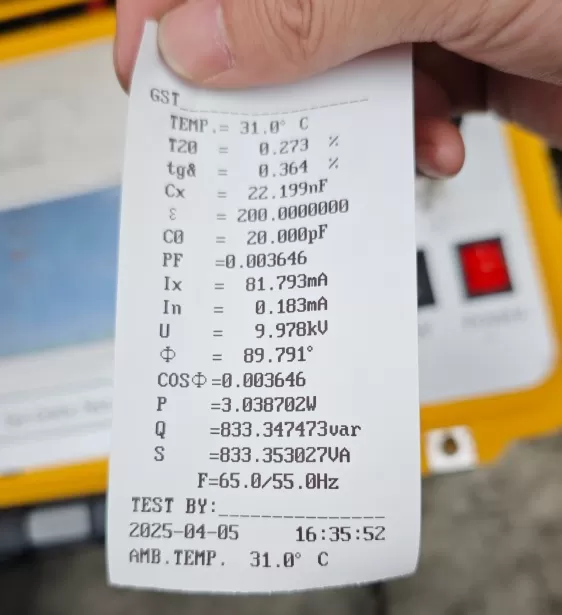

Abbildung 7 GST Testergebnis

Nun schließlich GSTg zum Testen verwendet. Die GSTg-Konfiguration erlaubt unerwünschte Ströme, um die Mess schaltung zu umgehen und ermöglicht es, kleinere Isolation abschnitte einzeln zu testen. Nur die Bodens tröme werden unter Verwendung einer GST-Guard-Konfiguration gemessen. Strom, der zu Terminals mit der Schutz verbindung fließt, wird nicht gemessen. Die Verdrahtung methode ist wie folgt:

Abbildung 8 GSTg Modell

GSTG-Funktion, die Kapazität und der diele kt rische Verlust von C1 und C2 können gleichzeitig in einer Verkabelung gemessen werden. Es ist sehr einfach und spart Zeit.

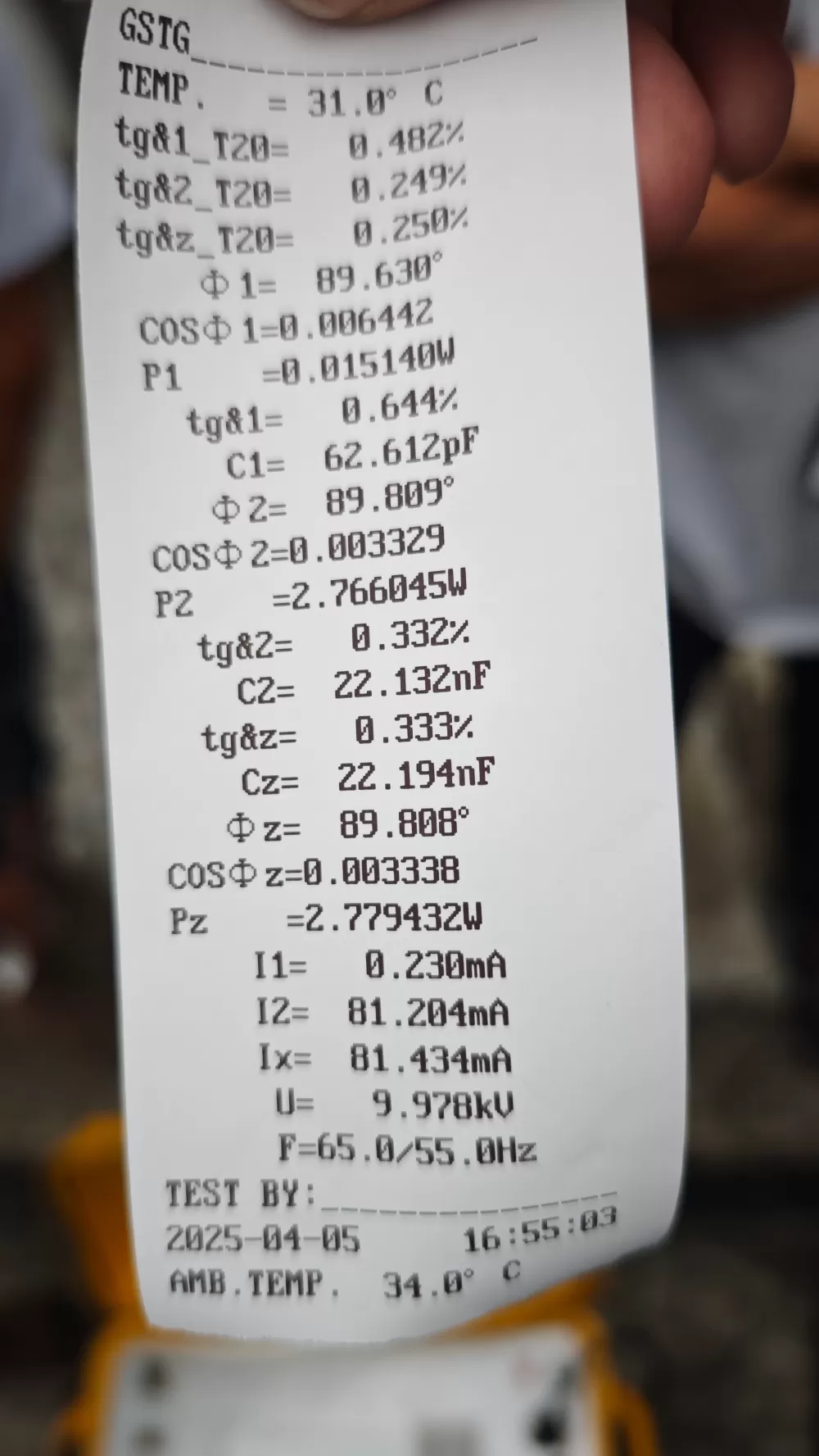

Abbildung 9 GSTg Testergebnis

III.Test zusammenfassung
