110kV Leistungs schalter Timing-und Bewegungs tests Fall

Sheet1 Grundlegende Informationen

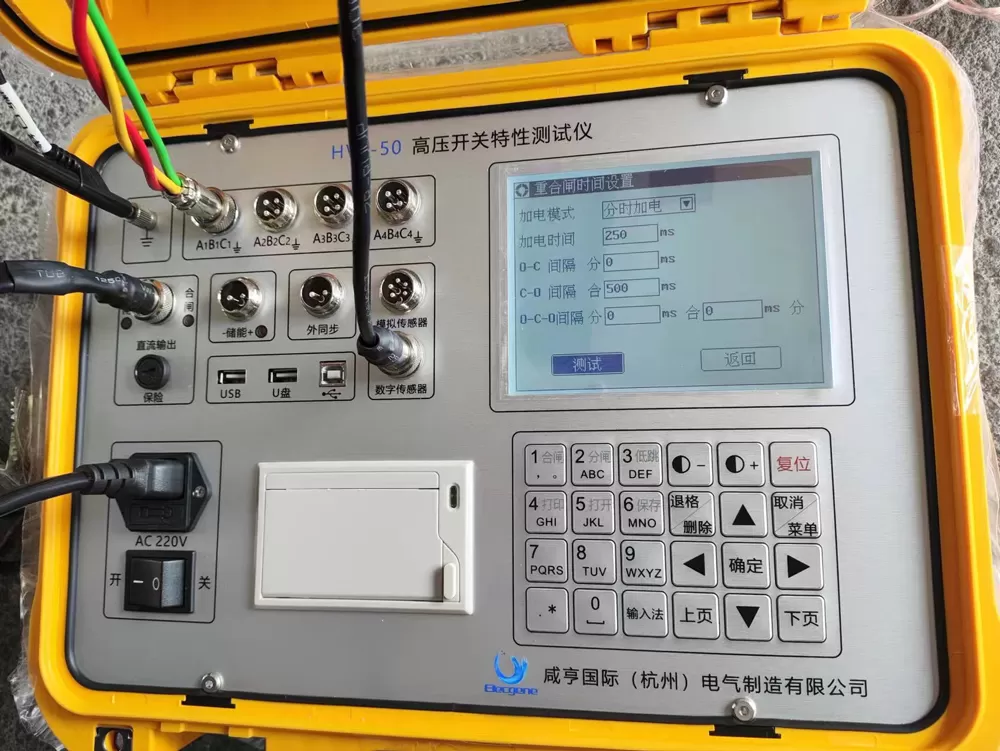

Abbildung 1 HVS-50 Leistungs schalter analysator

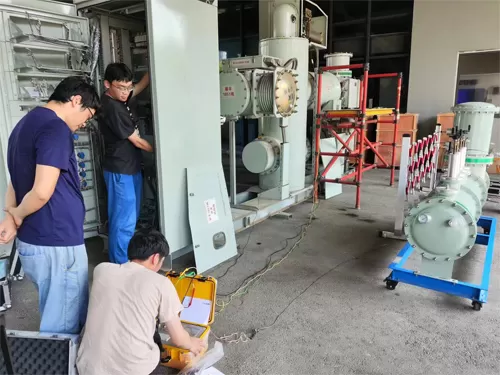

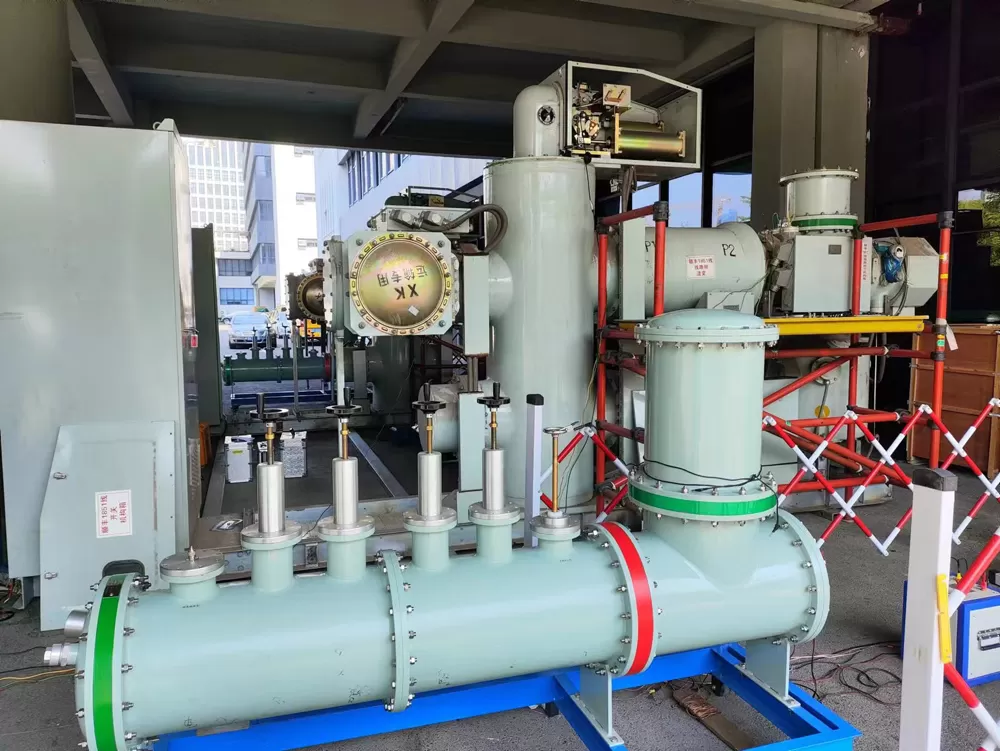

Abbildung 2. Gesamt-GIS

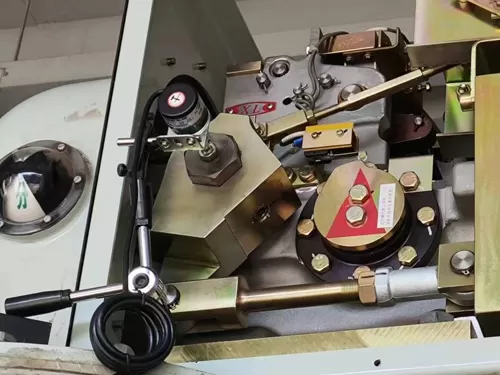

Verbinden Sie das Instrument und den Leistungs schalter mit dem Steuersc halter, brechen Sie und drehen Sie die Welle gemäß der in Abbildung 2, Abbildung 3 und Abbildung 4 oben gezeigten Weise. Nach der Einstellung gemäß den Leistungs schalter parametern wird der Test durchgeführt.

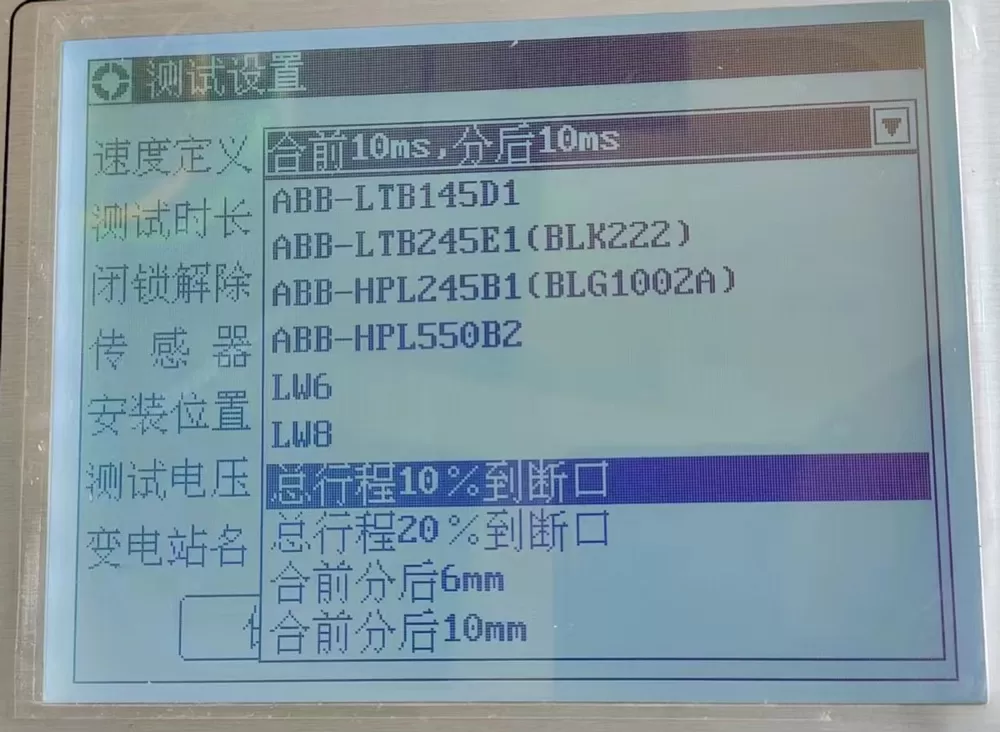

Abbildung 3 Geschwindigkeit definition

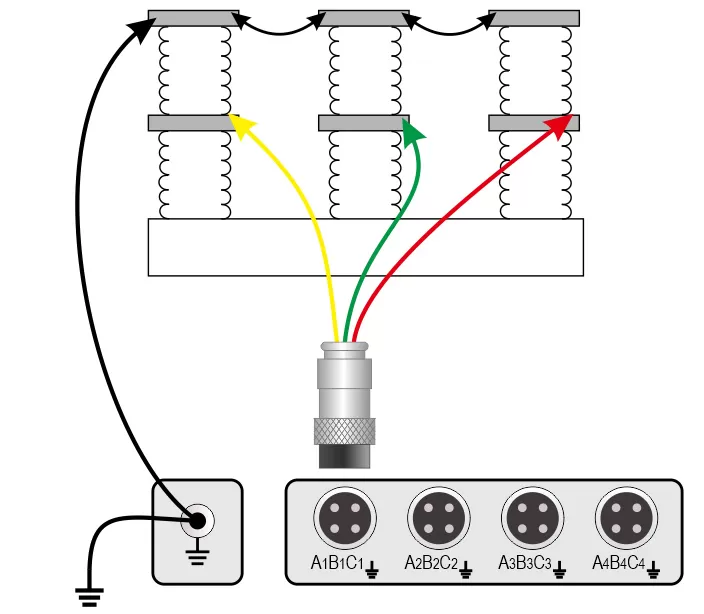

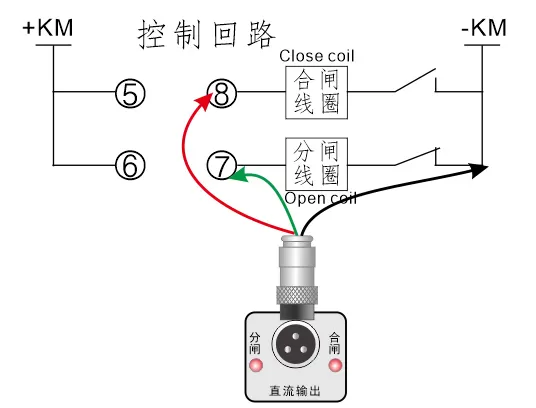

Abbildung 4 Verbinden Sie die offene/enge Spule

Abbildung 5. Verbinden Sie den Breaker

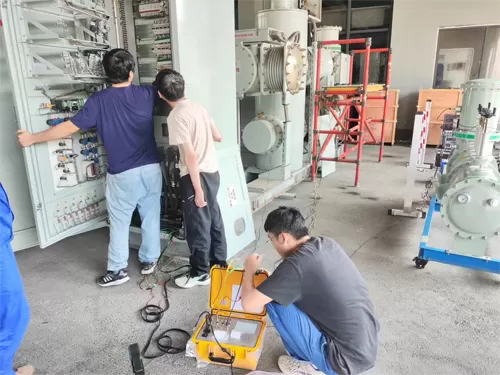

Abbildung 7 Vor-Ort-Anzeige

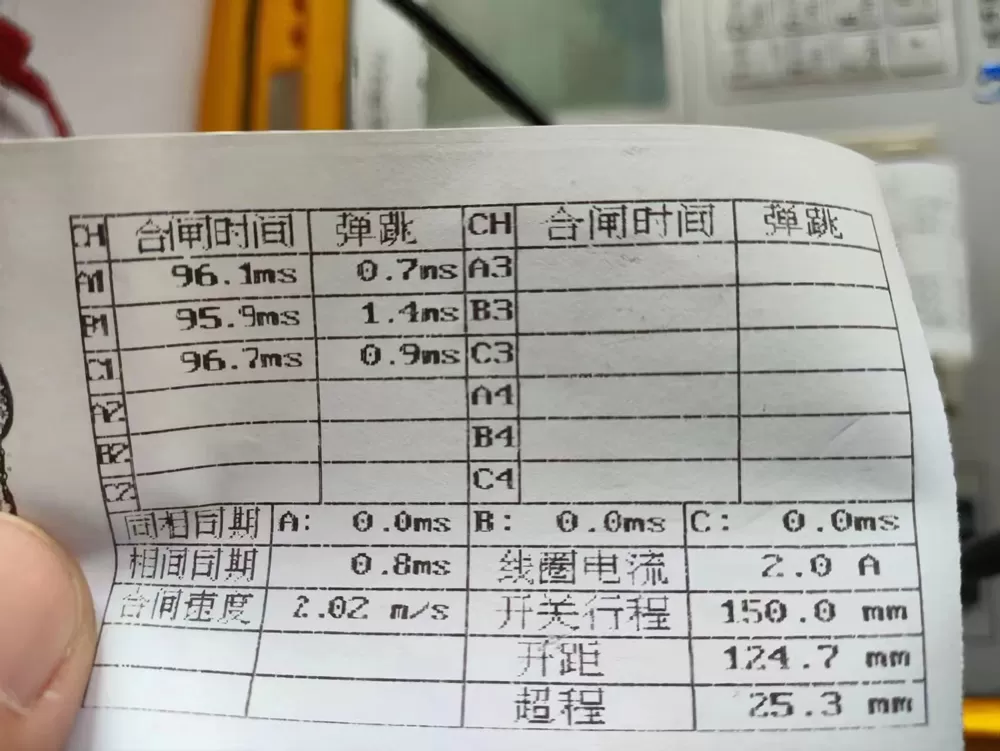

Abbildung 8 Timing-und Bewegungs testergebnis des Schließens

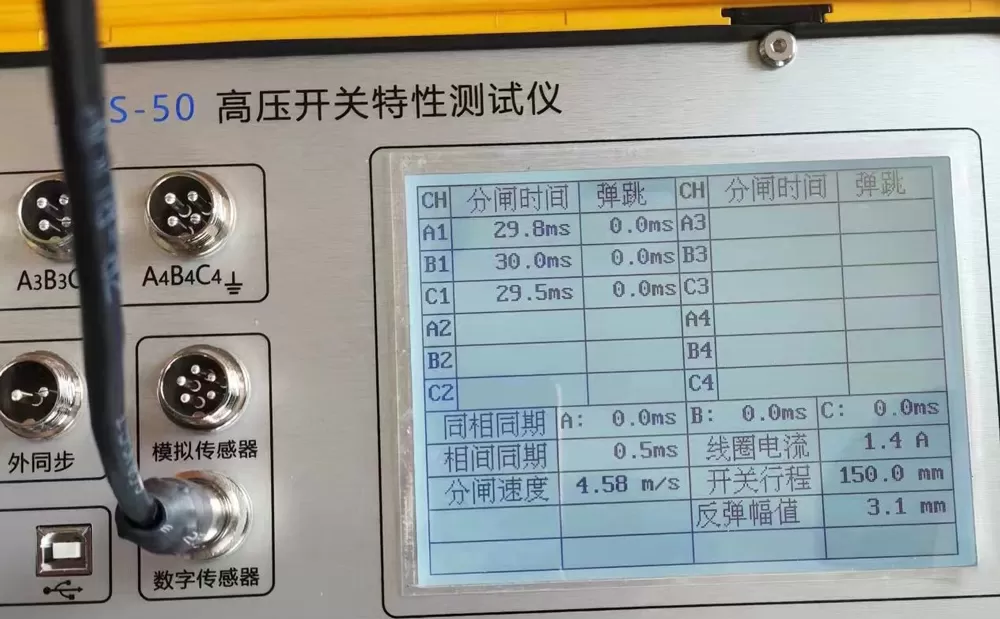

Abbildung 9 Timing-und Bewegungs testergebnis der Öffnung

Der Hauptzweck der mechanischen Charakter istik prüfung des Leistungs schalters besteht darin, die Leistung und den Betriebs status der Ausrüstung zu bewerten und einen sicheren und zuverlässigen Betrieb zu gewährleisten. Diese Tests umfassen eine detaillierte Messung und Analyse kritischer Parameter wie Öffnungs-/Schließ zeit, Geschwindigkeit und Fahrstrecke. Ziel ist es, potenzielle Probleme zu identifizieren, die Lebensdauer der Geräte zu verlängern und die Stabilität und Sicherheit von Strom versorgungs systemen zu verbessern.

Durch den Vergleich von Testergebnis sen und Leistungs schalter parametern kann gefolgert werden, dass alle Leistungs schalter ergebnisse qualifiziert sind.
