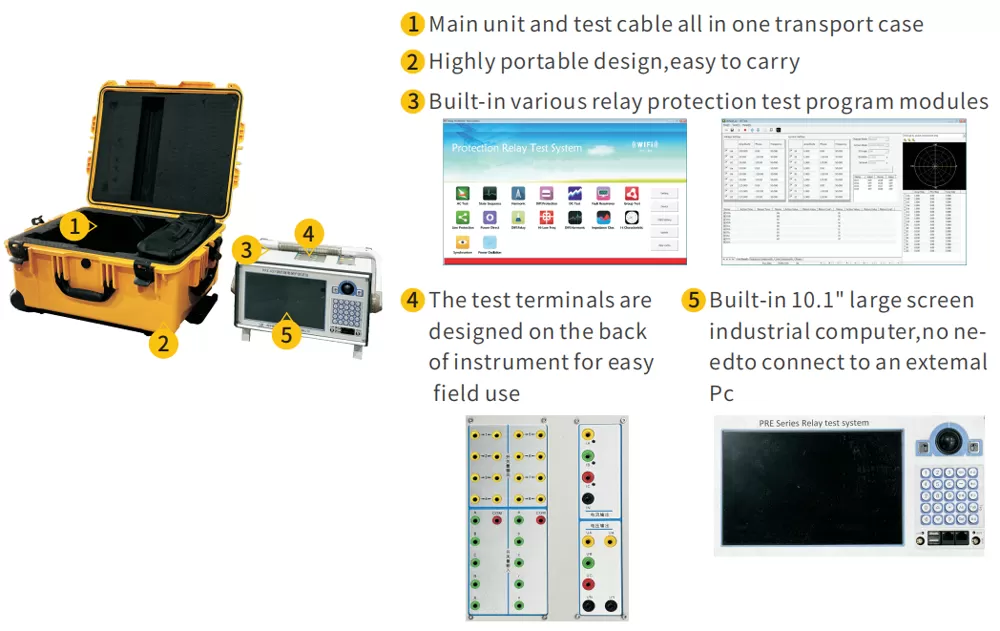

Einfach zu bedienen
Integriertes Design

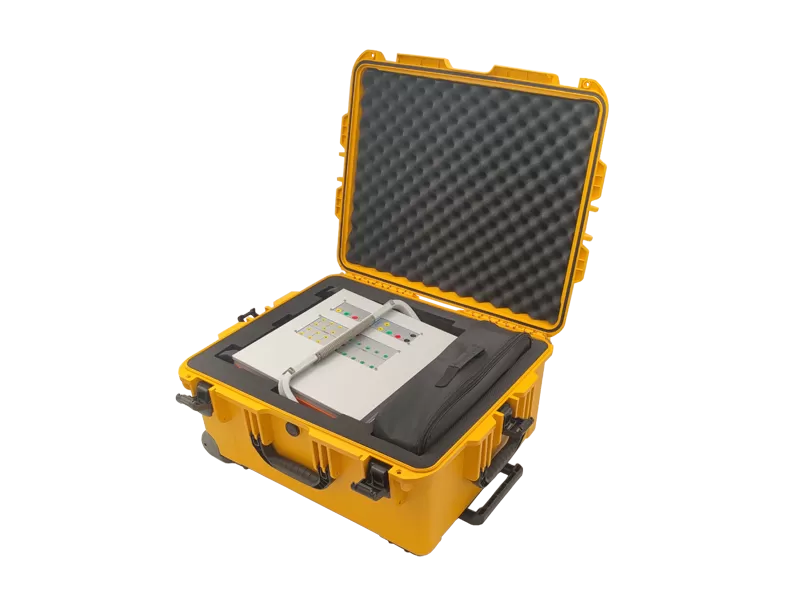

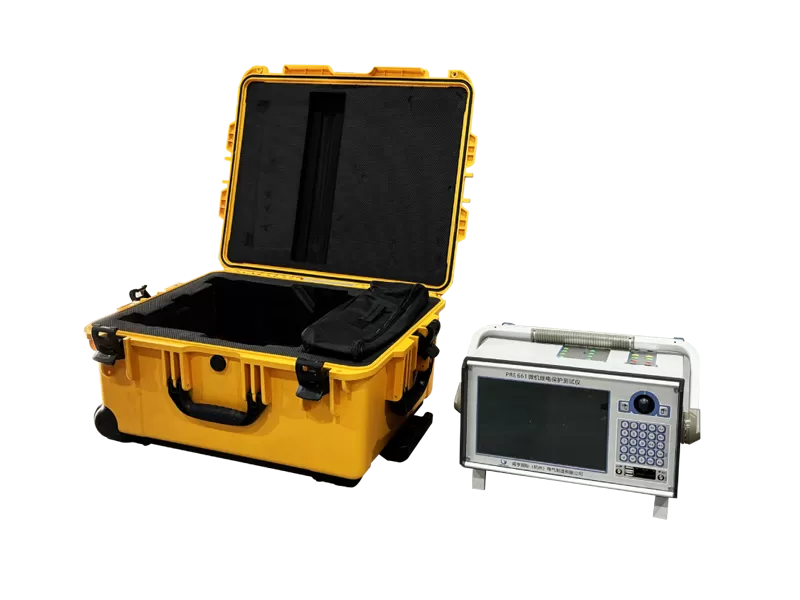

Leicht und tragbar
Manuelle und PC-Fernbedienung
Der interne modulare Aufbau des Instruments kann das Testen und Debuggen von Geräten und Komponenten in den profession ellen Bereichen Relais schutz, Anregung, Messung, Wellen aufzeichnung usw. unabhängig voneinander durchführen.

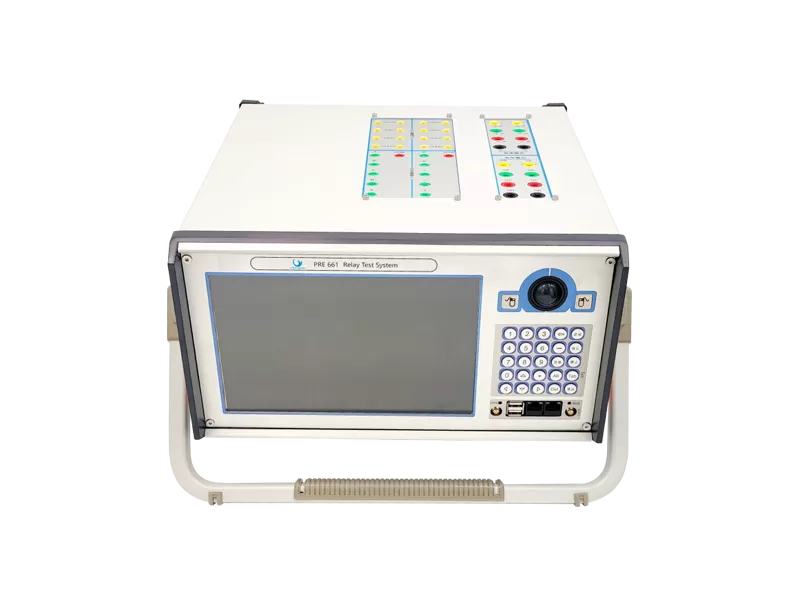

Hochleistungs-Industrie steuerungs computer wird als Steuer computer übernommen, über den Sie das Windows-Betriebs system direkt ausführen können. Auf der Frontplatte dieses Testers sind 10,1 "TFT True Color LCD-Display, Tracking Ball und optimierte Tastatur zugeordnet, die ohne externe Maus und Tastatur verwendet werden können. Auf der Rückseite dieses Testers befinden sich USB-Schnitts telle, 10-100M Netz mund und serielle Kommunikation schnitts telle, über die Sie bequem auf Daten zugreifen, Daten kommunizieren und Software aktualisieren können.
Der digitale Hochgeschwindigkeits-Steuer prozessor wird als Ausgangs kern des Testers übernommen. In der Software wird eine 32-Bit-Doppelgenauigkeitsarithmetik verwendet, durch die beliebige hochgenaue Wellenformen jeder Phase erzeugt werden können. Da die integrative Struktur übernommen wird, wird die Struktur des Testers kompakt gelegt. Der Abstand der Daten übertragung ist mit enger Struktur kurz, die das Problem von weniger Punkten der Wellenform ausgabe aufgrund der langen Daten kommunikation linie und des schmalen Frequenzbandes bei Verwendung des direkt vom PC gesteuerten Test controllers überwinden.

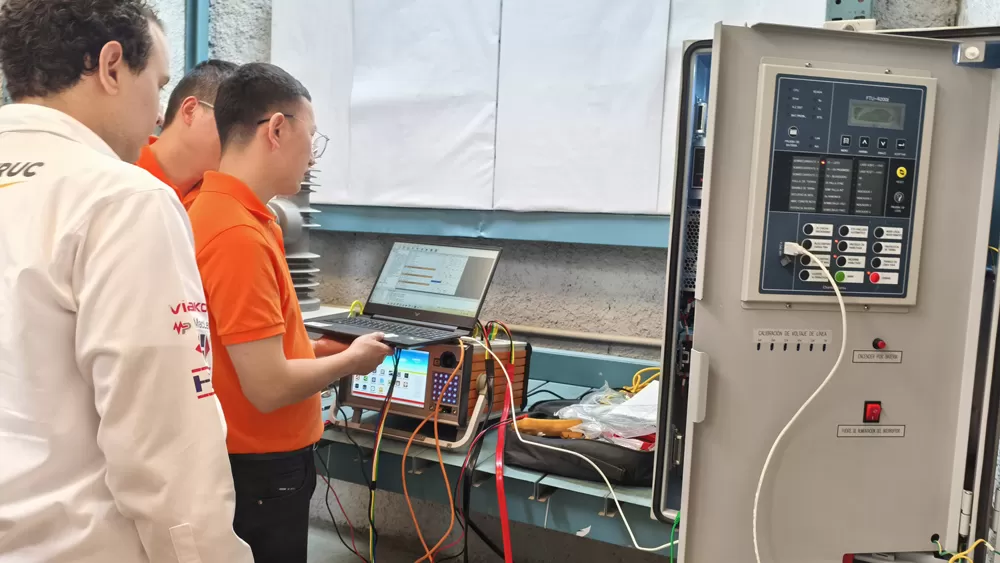

Inbetrieb nahme und Wartung des verteilten und generator ischen Umspannwerks
Schutz relais▶Elektro mechanische Relais▶Statische Relais▶Numerische Relais
| Ausgangs bereich (Effektiver Wert) | 4-Phase AC(L-N)4 × 0 ~ 120V 1-Phasen-Wechselstrom (L-L) 1 × 0 ~ 240V DC(L-N) 4 × 0 ~ ± 160V DC(L-L) 1 × 0 ~ ± 320V | |
| Macht | AC(L-N) 80VA AC(L-L) 100VA DC(L-N) 70VA DC(L-L) 140VA | |
| Genauigkeit | AC-Ausgang DC-Ausgang | ≤ 0,1% ≤ 0,2% |
| Ausgabe zeit | Kontinuierlich | Ausgabe |
| Auflösung | 10mV | |
| Ausgangs bereich (Effektiver Wert) | 3-Phasen-Wechselstrom (L-N) 3 × 0 ~ 30A 1-Phasen-Wechselstrom (6L-L) 1 × 0 ~ 180A 1-Phasen ACL-L) 1 × 0 ~ 30A DC(L-N) 3 × 0 ~ ± 10A DC(3L-N) 1 × 0 ~ ± 30A | |
| Macht | AC(L-N) 450VA DC(L-N) 200VA | |
| Genauigkeit | Wechselstrom ausgang ≤ 0,1% DC-Leistung ≤ 0,2% | |
| Ausgabe zeit | 0 ~ 10A kontinuierlich 10 ~ 20A 30s 20 ~ 30A 10s 30A 5s | |
| Auflösung | 1mA | |
| Frequenz | Bereich 0 ~ 1200Hz Auflösung 0,001Hz | |
| Phase | Winkel bereich-360 ° ~ 360 ° Auflösung 0,1 ° | |
| Zeitmeasur-ement | Bereich 0,1 ms ~ 9999s Auflösung 0,1 ms | |
| Zahl | 10 (jeweils vollständig isoliert) |
| Modi | Potential-frei oder Potential-Sensing (Automatische Erkennung) |
| Max.measuri- Ng zeit | Unendlich |
| Zahl | 8 |
| Typ | 4(1-4) Relais und4 (5-8) Schnelle output contacts |
| Brechen Kapazität | Vmax:250VAC/Imax: 0,5 A Vmax:250VdC/Imax: 0,3 A |
| Spannung | 110V/220V (Schalter zwischen) |
| Macht | > 100W |
| Nenn eingabe Spannung | 175 ~ 260VAC |
| Nominal Frequenz | 50/60Hz |
| PC-Anschluss | Ethernet,10M/100M |
| Boden buchse (Erde) | 4mm Bananen steckdose |
| Netto größe | 400mm × 200mm × 402mm |
| Nettogewicht | 20kg |
