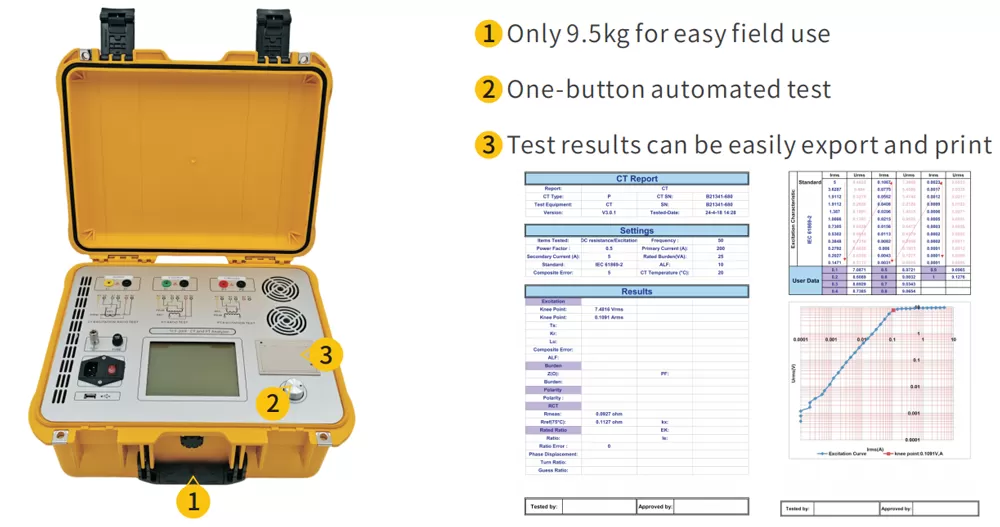

Tragbares Design
Schnelltest (<1min)
CT-Kniepunkte bis zu 60 kV
Fähigkeit, sowohl CT als auch PT zu testen
Führt Sekundär belastungs tests durch
Einfach zu verwendende automat isierte Test pläne mit einem Knopf

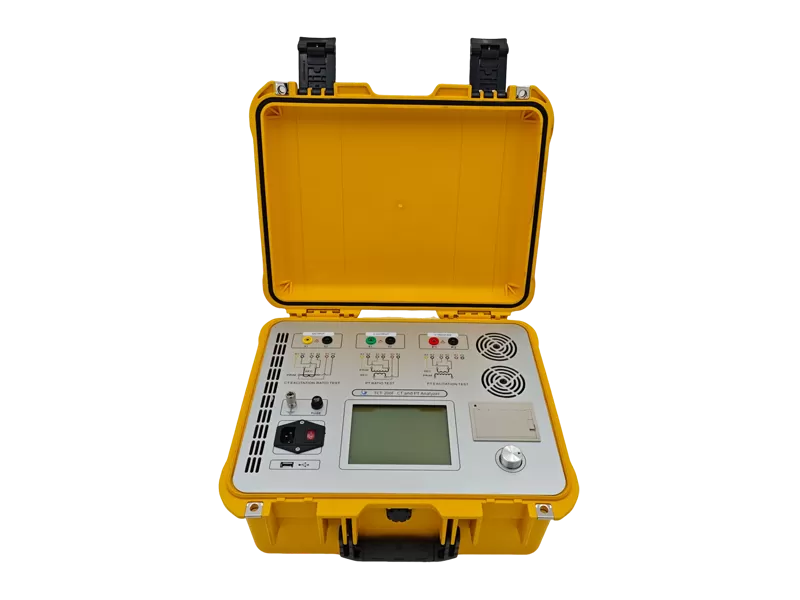

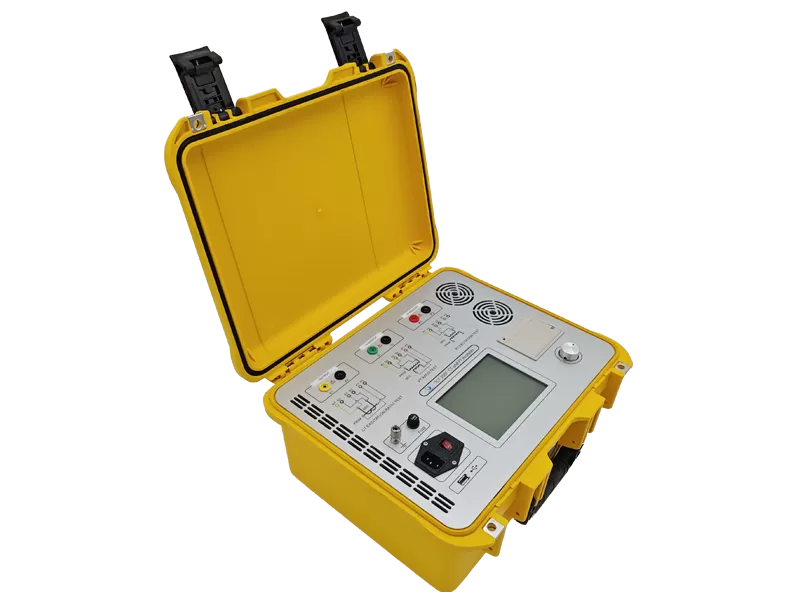

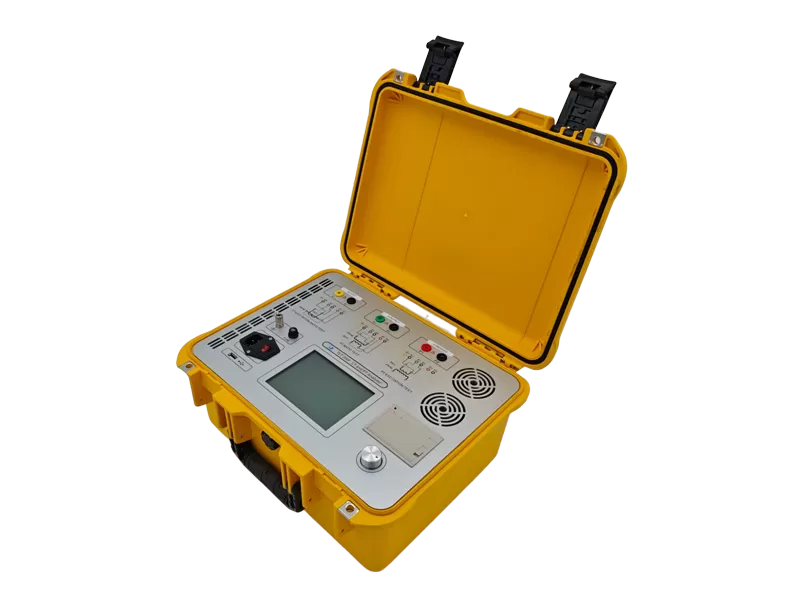

Das TCT-200F Testset ist eine leichte, robuste, tragbare Einheit, die Sättigung, Verhältnis, Polarität und Wicklung widerstands tests an CT und PT testen kann.

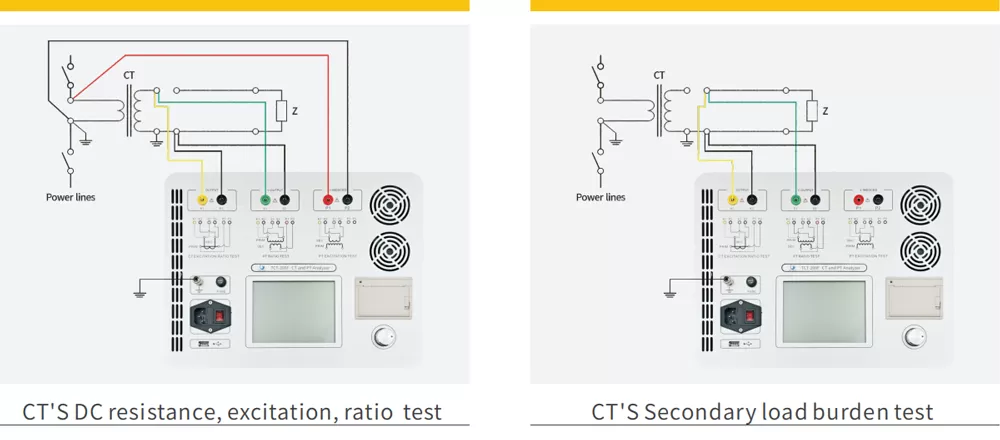

Das TCT-200F erleichtert das Testen von CTs. Es wird direkt mit CT mit mehreren Verhältnissen verbunden und führt alle Tests durch-Sättigung, Verhältnis und Polarität, Wickel widerstand, alle Abgriffe mit einem Knopfdruck und ohne Wechsel der Leitungen.
Wickel widerstand Verhältnis und Phasen genauigkeit
Transiente CT-Klassen und Param ter (TPS, TPX,TPY und TPZ-Typ CTs)
Erregung merkmale (Knie punkte)
Vorübergehen der Dimensions faktor (Ktd)
Zusammen gesetzter Fehler (ALF, FS)
Belastungs impedanz
Wenn fehlt/unbekannt: CT-Typ, Klasse, Verhältnis, Knie punkt, Leistungs faktor, Nenn belastung, Betriebs belastung usw.
| Ausgabe | 0 ~ 180Vrms,12 Arme, 36A (Spitzenwert) | |
| Voltagemeasurement-Genauigkeit | ± 0,1% | |
| CT-Verhältnis | Reichweite | 1 ~ 40000 |
| Genauigkeit | ± 0,05% | |
| PTRAtio | Reichweite | 1 ~ 40000 |
| Genauigkeit | ± 0,5% | |
| Phase | Reichweite | ± 2min |
| Genauigkeit | 0,5 min | |
| Gleichstrom widerstand | Reichweite | 0 ~ 300Ω |
| Genauigkeit | 0,2% ± 2 mΩ | |
| Belastung | Reichweite | 0 ~ 1000VA |
| Genauigkeit | 0,2% ± 0,02 VA | |
| Strom versorgung | 160-240 VAC,50/60Hz | |
| Umwelt bedingungen | Betriebs temperatur:-10 ° c ~ 50 Luft feuchtigkeit: ≤ 90% | |
| Netto größe | 410 × 340 × 195mm | |
| Net Weight | 9,5 kg (ohne Mess kabel) | |
