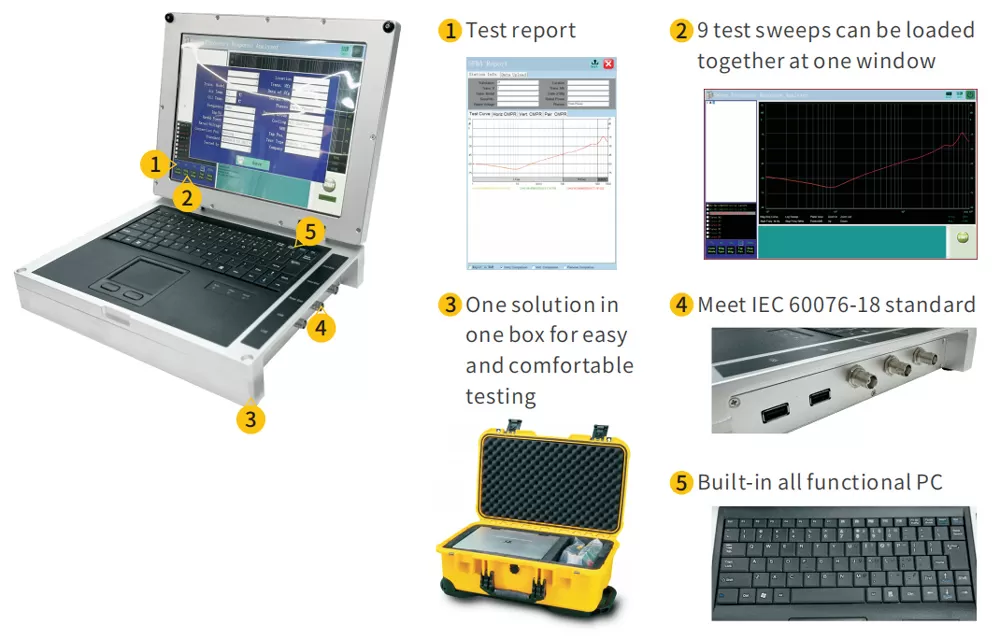

Klein und leicht für einfache Bedienung
IEC 60076-18 Standard erfüllen
Analyse software erlaubt weitere Diagnostik

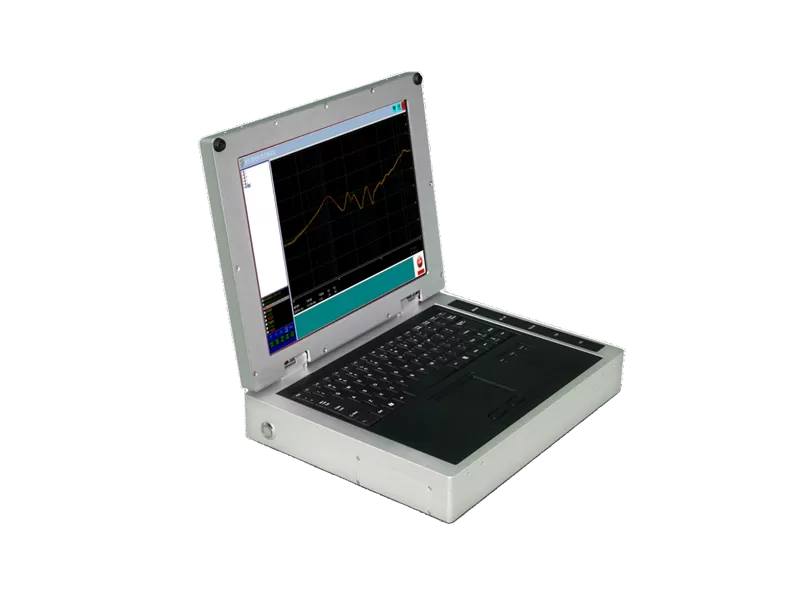

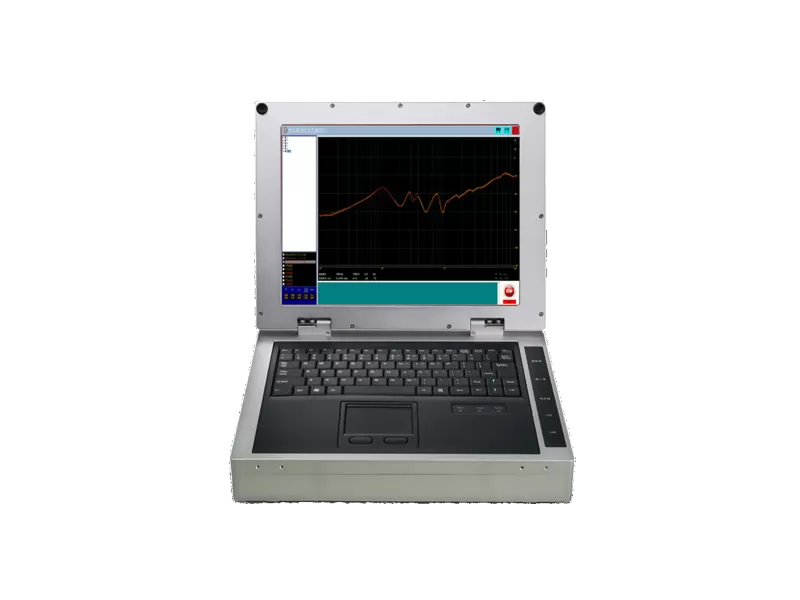

Eingebauter aller Funktions-PC mit Tastatur und Touchpad

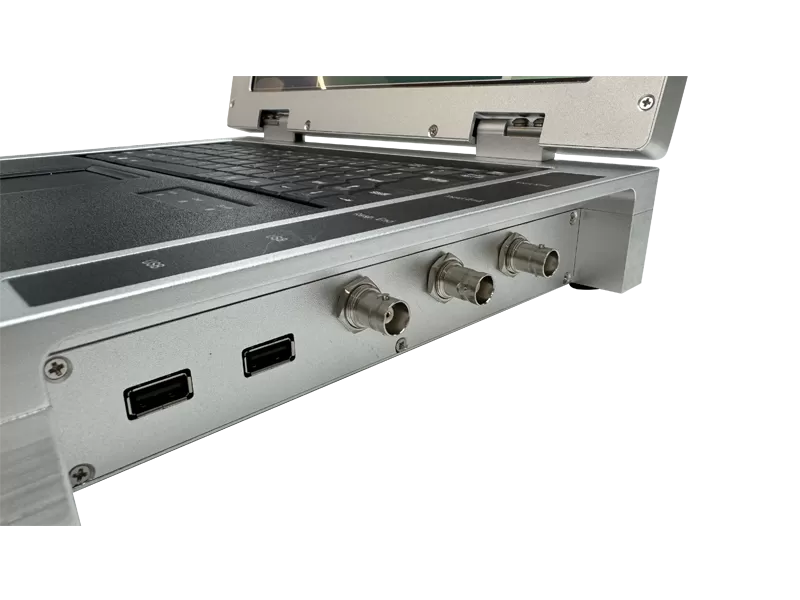

WDT-200 verwenden die SFRA-Methode, um zu beurteilen, ob ein Transformator einer mechanischen Beschädigung ausgesetzt war oder nicht. Es ist in eine robuste Trage tasche eingebaut, die einen Bordcomputer enthält, wodurch es noch transport abler wird. Es gibt einen großen hellen Bildschirm, um es auch bei hellem Sonnenlicht bequem zu verwenden. Daten können auf der Festplatte gespeichert und über den USB-Anschluss herunter geladen werden.

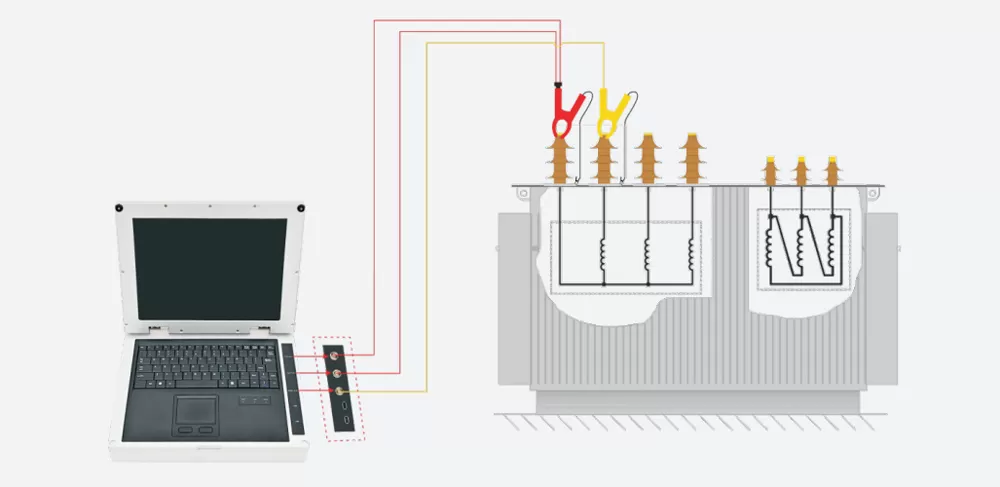

WDT-200 injiziert eine sinusförmige Anregung spannung mit einer kontinuierlich steigenden Frequenz in ein Ende der Transformator wicklung und misst das vom anderen Ende zurückkehrende Signal. Aufgrund einer direkten Messung im Frequenz bereich ist keine zusätzliche Datenverarbeitung erforderlich.

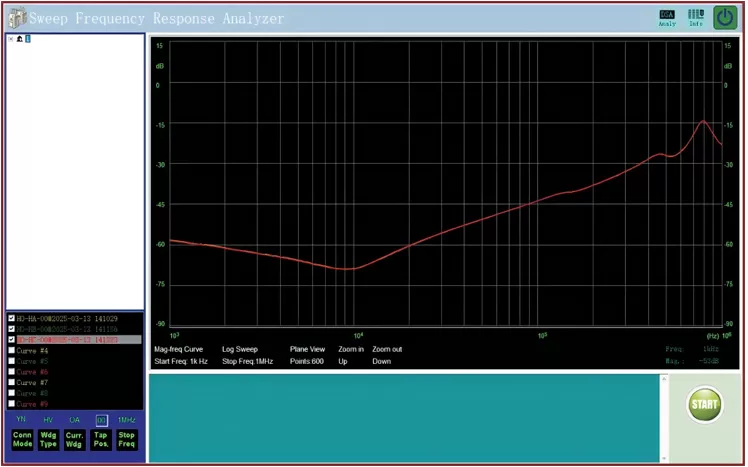

Der Vergleich von Eingangs-und Ausgangs signalen erzeugt einen einzigartigen Frequenzgang, der mit Referenz daten verglichen werden kann. Abweichungen können dabei auf Änderungen interner Komponenten hinweisen. Diese Abweichungen können direkt mit verschiedenen Abschnitten des Frequenz bereichs zusammenhängen und voneinander unterschieden werden.
Verformungen und Verschiebungen
Kurzschlüsse und offene Windungen
Gebrochene Spann strukturen
Kern verbindungs probleme
Partieller Wickel kollaps
Fehlerhafte Kerngründe
Kern bewegungen

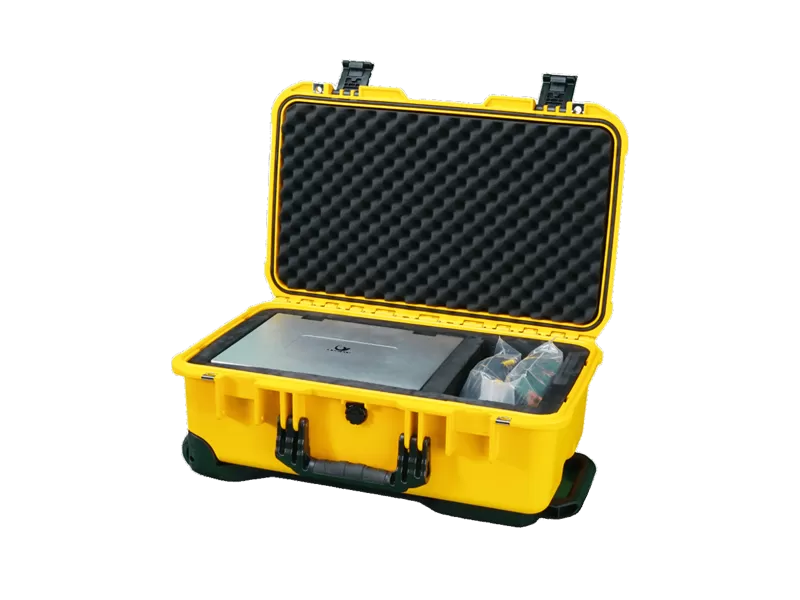

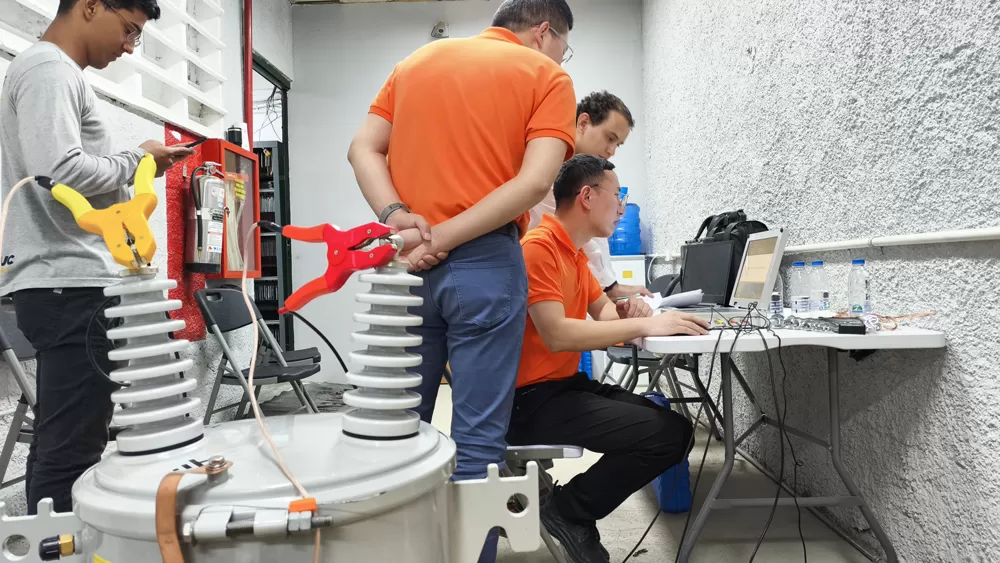

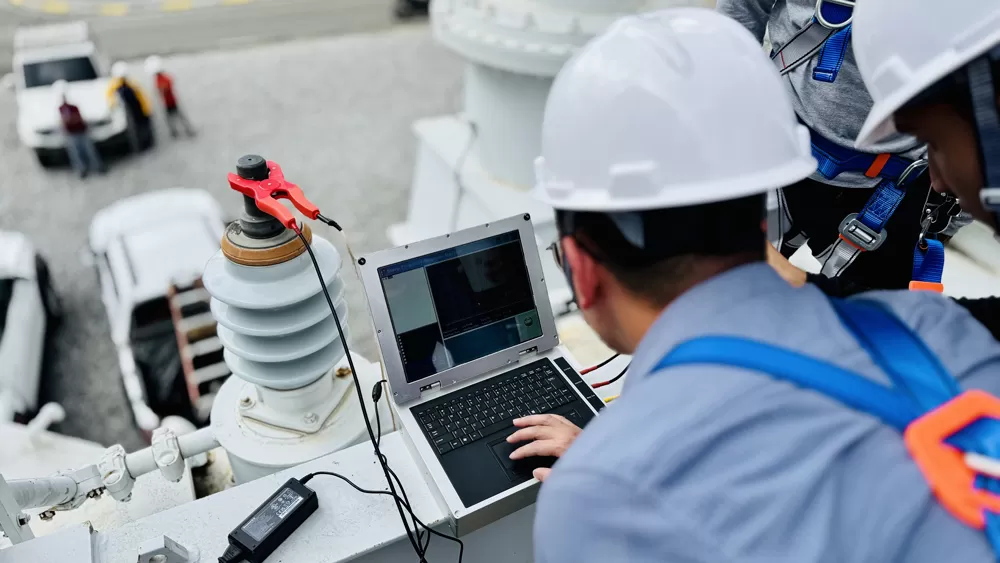

Eine Lösung in einer Box für einfache und komfortable Tests Mit WDT-200 erhalten Sie alle benötigten Komponenten in nur einer Box. Dies macht das Testen recht komfortabel und das System leicht zu transportieren. Sein neu entwickeltes, extrem robustes Gehäuse ist ideal für Tests vor Ort.
| Ausgangs spannung | Vpp-25V automatische Anpassung während des Tests |
| Eingangs impedanz | 1MΩ (eingebauter 50Ω-Anpassungs widerstand im Test kanal) |
| Frequenz-Sweep-Bereich | 10Hz-16MHz(30MHzoptional) |
| Ausgangs impedanz | 50Ω |
| Messung des dynamischen Bereichs | -120dB ~ 20dB |
| Frequenz genauigkeit | 0.00001 |
| Strom versorgung | 180-270VAC,50/60Hz |
| Umwelt bedingungen | Betriebs temperatur:-10 ° c ~ 50 Luft feuchtigkeit: ≤ 90% |
| Netto größe | 310 × 240 × 75mm |
| Nettogewicht | 4,5 kg |

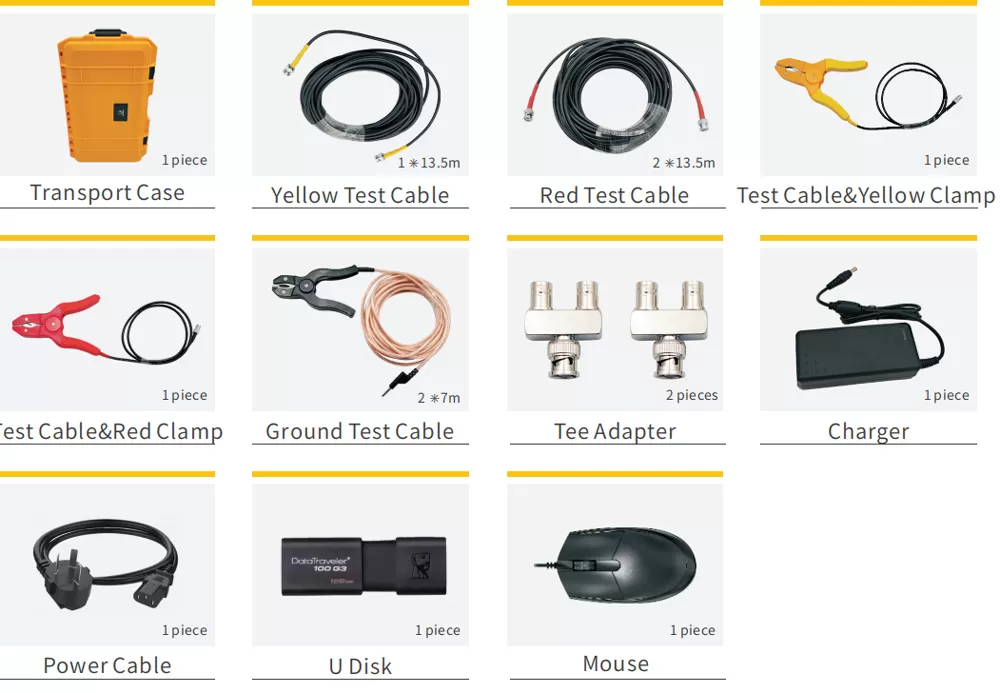

| Gesamtgewicht | 15kg (einschl ießlich Fall-und Test kabels atz) |
