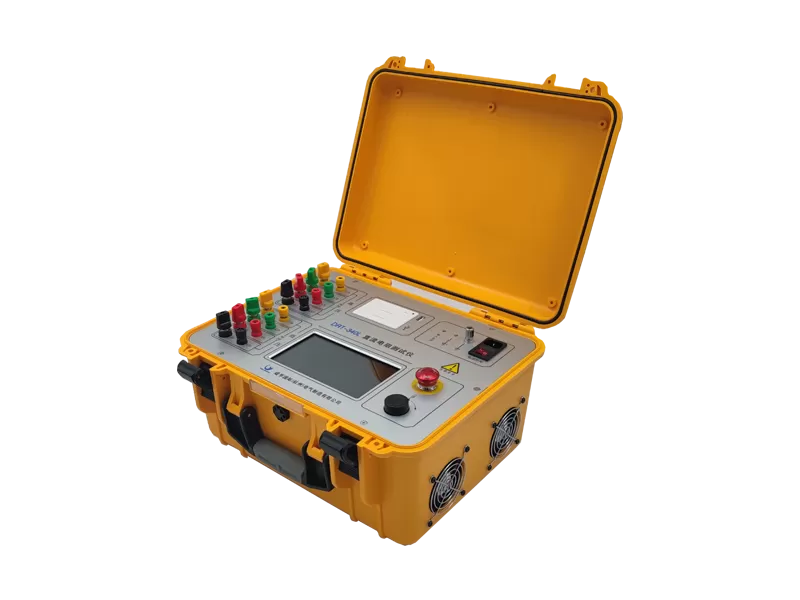

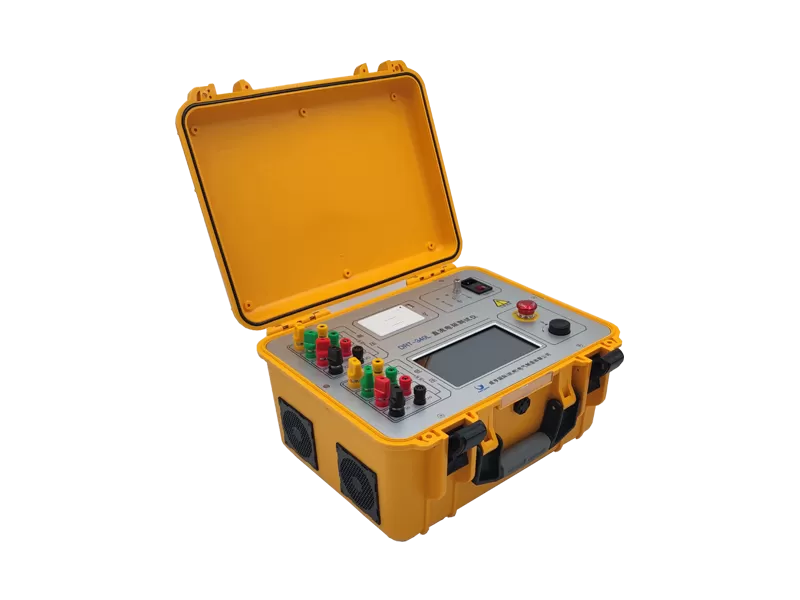

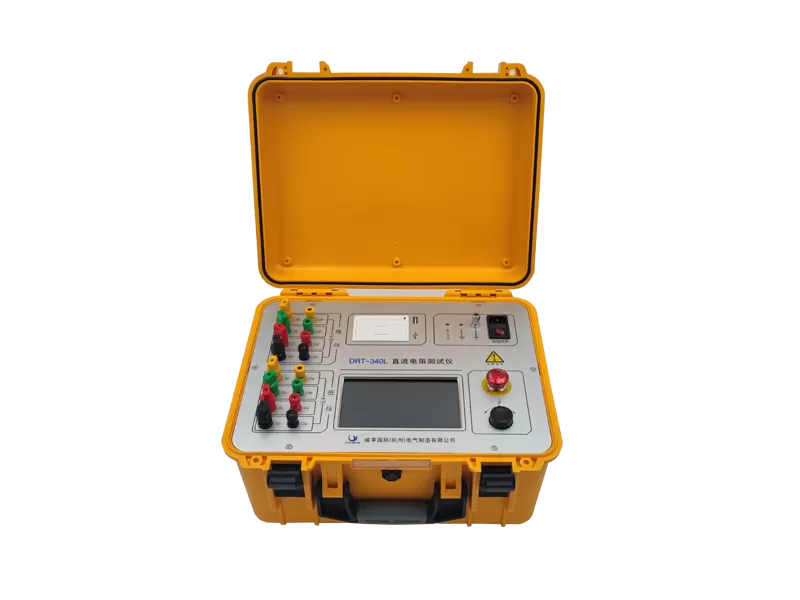

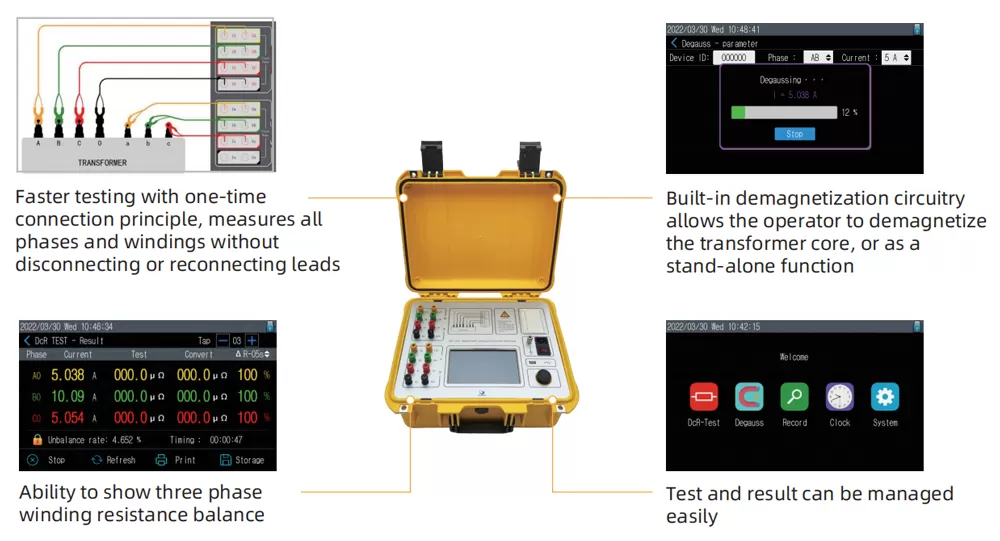

Die DRT3XXL-Serie automat isierter Transformator-Ohm meter mit sechs Wicklungen bietet volle Widerstands mess fähigkeit mit acht Terminalen. Es wurde entwickelt, um Ihnen Zeit zu sparen, indem Sie alle normalen sechs Wicklungen testen, ohne die Leitungen während des Tests trennen und wieder verbinden zu müssen. Die SWM-Methode (Simultan Wickel magneti sierung) ermöglicht auch schnelle und zuverlässige Messungen, selbst bei großen Transformatoren mit Delta-Konfiguration auf der Niederspannung seite.
| Test modell | Einphasig oder dreiphasig | |
| Tests trom | Einphasig: 40A,20A,10A,5A,1A, 0,2 A,10mA,<1mA | |
| Test bereich | Drei Phase: 10A + 10A,5A + 5A,1A + 1A, 0,1 A + 0,1 A | |
| Einphasig: | Drei Phase: | |
| 40A (0,1 mΩ ~ 0,5Ω) | ||
| 20A + 20A(0.2 mΩ ~ 0.4Ω) | ||
| 20A (0,5 mΩ ~ 12) | ||
| 10A (1,0 mΩ ~ 2Ω) | 10A + 10A (0,5 mΩ ~ 0,8 Ω) | |
| 5A(10mΩ ~ 4Ω) | ||
| 5A + 5A(10mΩ ~ 1.6Ω) | ||
| 1A(0.1Ω ~ 20Ω) | ||
| 0,1 A (2,00 ~ 100Ω) | 1A + 1A (0,1Ω ~ 8,0Ω) | |
| 10mA(50Ω ~ 2kΩ) | ||
| <1mA(500Ω ~ 25kΩ) | 0,1 A + 0,1 A (2,00 ~ 80Ω) | |
| Genauigkeit | ± 0,2% rdg + 2 graben | |
| Strom versorgung | 200 ~ 240VAC,50/60Hz | |
| Temperatur | -10 ° c ~ 50 | |
| Luft feuchtigkeit | ≤ 90%, kein Tau | |
| Dimension | 13,4 kg | |
| Gewicht | 428 × 350 × 230mm | |
Führen Sie Feld tests von CT-, PT-, Leistungs transformator wicklungen und den zugehörigen Leitungs wechslern sowie Motoren/Generatoren durch.
Überprüfen Sie die Testergebnisse des Wickel widerstands ab Werk.
Führen Sie Fabrik-Hitze lauf tests durch.
Diagnostizieren und lokalisieren Sie Probleme wie das Vorhanden sein von Defekten in Transformatoren, wie z. B. lose Verbindungen, und überprüfen Sie den Betrieb von Last-Leitungs wechslern.
