Geringerer Eingangs leistungs bedarf
Reine AC Sinus welle am Ausgang
Einfach zu kombinieren Reaktor, um unterschied liche Spannung auszugeben.

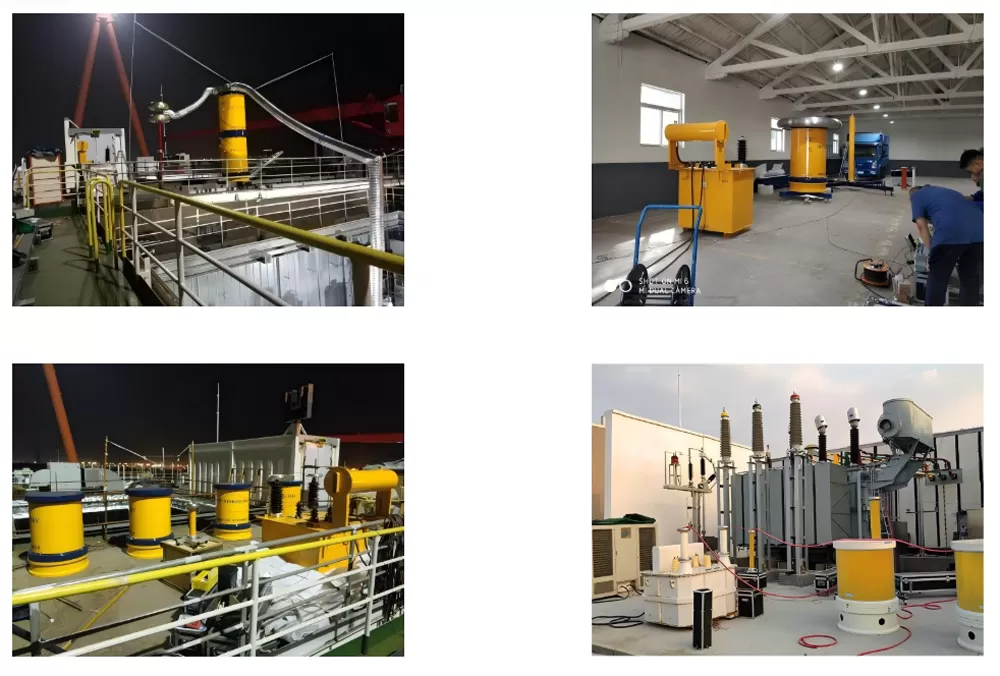

Durch den Reaktor des kombinierten Geräts kann es eine stabile Wechselstrom-Hochspannung ausgeben, die haupt sächlich für die Prüfung der Wechsels pannung durch elektrische Geräte vor Ort, wie z. B. vernetzte Kabel, verwendet wird. Transformatoren, GIS, Motoren und Generatoren. Nach Ansicht verschiedener Benutzer, unterschied liche getestete Geräte, unterschied liche Testa forderungen, kann das Gerät nach Bedarf angepasst werden.
Produktnamen: Wechsels pannungs resonant, Frequenz resonant komplette Ausrüstung für Frequenz umwandlung serien resonanz test.
Dieses System kann für AC-Stand spannungs test von kapazitiven Test objekten im Mittel-und Hochspannung sfeld verwendet werden.
(1)AC standhalten Spannungs prüfung von 6 ~ 765kV XLPE-Kabel;
(2)AC standhalten Spannungs prüfung von 35 ~ 765kV GIS;
(3)AC standhalten Spannungs test von 10 ~ 765kV Schalter, Bus, Buchse, etc.
(4) Leistungs frequenz standhalten Spannungs prüfung von 10 ~ 765kV Leistungs transformator;
(5) Leistungs frequenz standhalten Spannungs prüfung von 10 ~ 765kV PT und CT;
(6) Leistungs frequenz standhalten Spannungs prüfung des Generators atzes;
(7)AC-Widerstand Spannungs prüfung von 10 ~ 765kV Leistungs kondensator, etc.Traditionelle Power-Frequenz-Test-Transformatoren
Kompakt & Leicht gewicht:Herkömmliche Transformatoren erfordern sperrige Netzteile für den Hochspannung ausgang. Die Serien resonanz verwendet die Frequenz umwandlung, um den Bedarf an Strom versorgungs kapazität zu senken und das Gewicht um über 60% zu senken, um die Bereitstellung vor Ort zu vereinfachen.
Hohe Anpassungs fähigkeit:Automatische Anpassung an die Kapazität des Testobjekts (Kabel, GIS, Generatoren) durch Einstellen der Frequenz (30-300Hz). Beseitigt Kapazitäts beschränkungen von herkömmlichen Transformatoren mit hohen kapazitiven Lasten.
Energie effizienz & Sicherheit:Der Phasen strom/die Spannung während der Resonanz minimiert den Energie verbrauch (70% weniger). Fortschritt licher Übers trom-/Überspannung schutz reduziert das Risiko von Isolation schäden.
VLF (Sehr Niederfrequenz) Systeme
Schnellere Prüfung:VLF erfordert eine längere Prüfung (z. B. 15 Minuten bei 0,1Hz ≤ 1 min bei 50Hz). Die Serien resonanz verwendet eine Ausgangs leistung in der Nähe der Leistungs frequenz, wodurch die Testzeit um 80% verkürzt wird, während die IEC/IEEE-beschleunigten Alterung standards eingehalten werden.
Genaue Diagnose:Reine sinusförmige Wellenformen unter Resonanz zeigen echte Isolation fehler und vermeiden Fehleinschätzungen, die durch VLF-Wellenform verzerrungen verursacht werden.
Multi-Anwendungs unterstützung:Abdeckungen Kabel AC standhalten, Transformator induzierte Spannung und GIS-Tests. VLF ist auf Teil kabel typen beschränkt.

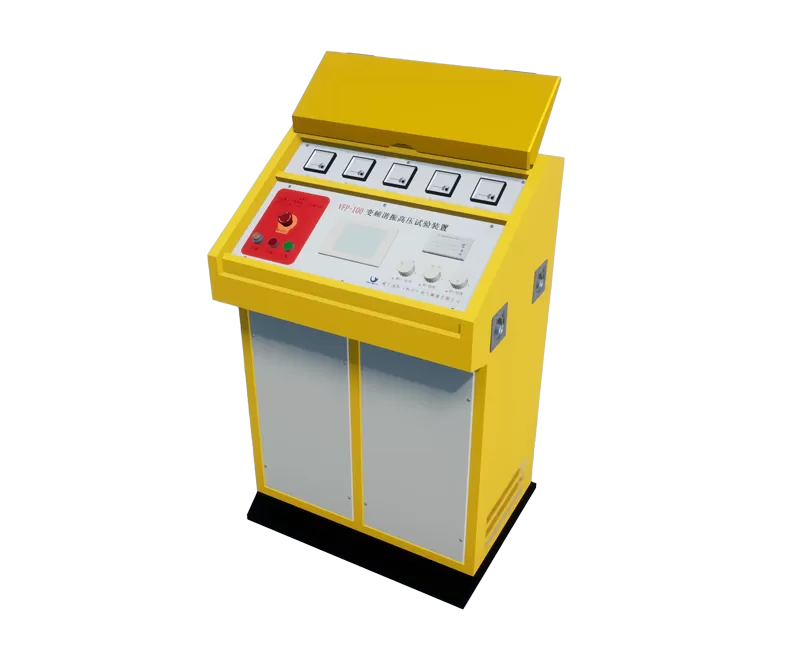

Steuer einheit:Wandert 50/60Hz Netz leistung auf einstellbare Frequenz (30-300Hz) um.

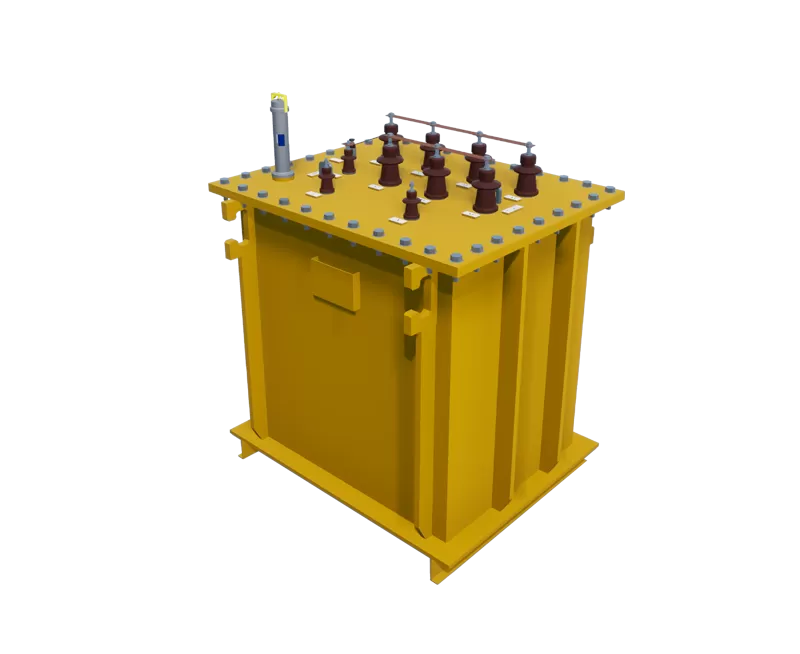

Erregung transformator:Steigert die Wandler leistung, um Reaktoren mit Strom zu versorgen.

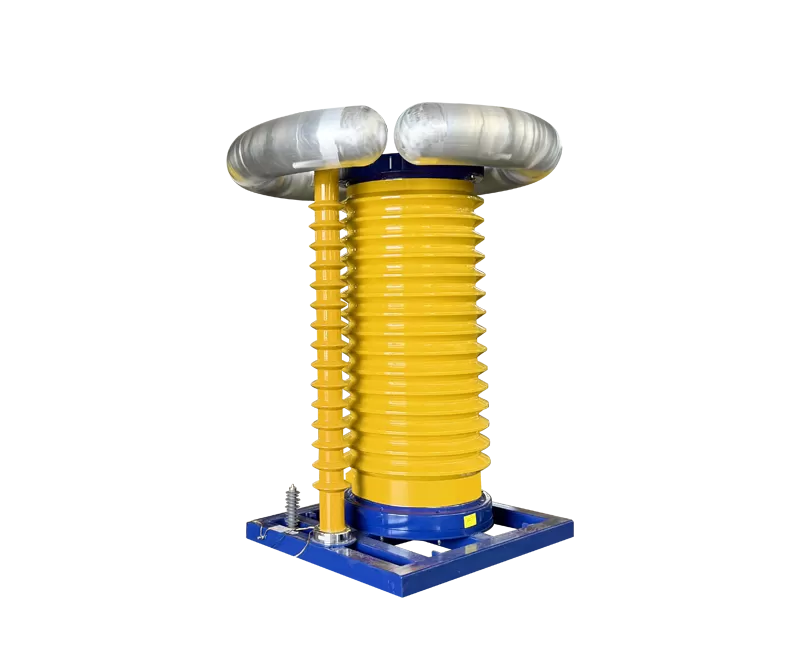

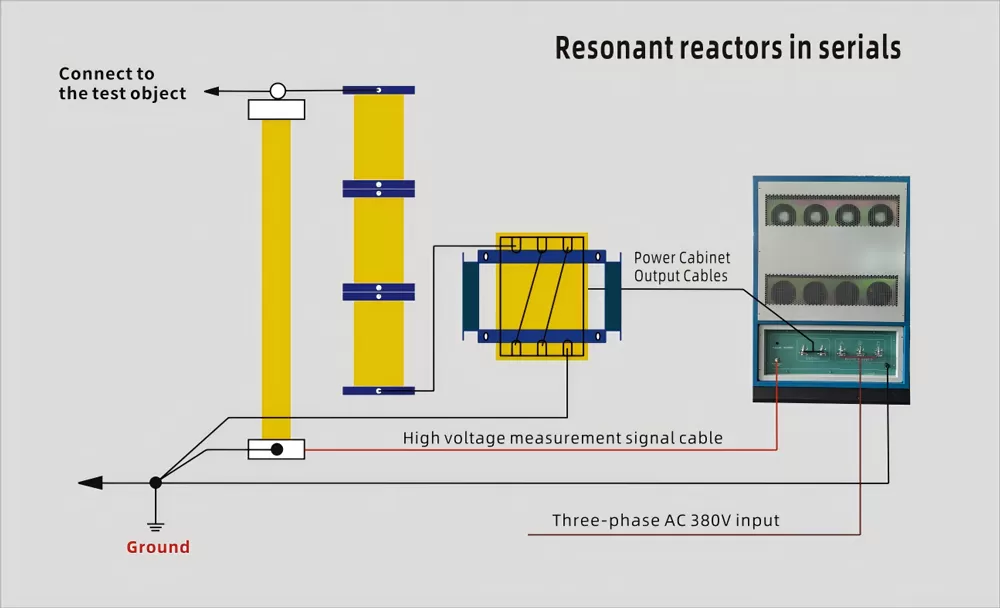

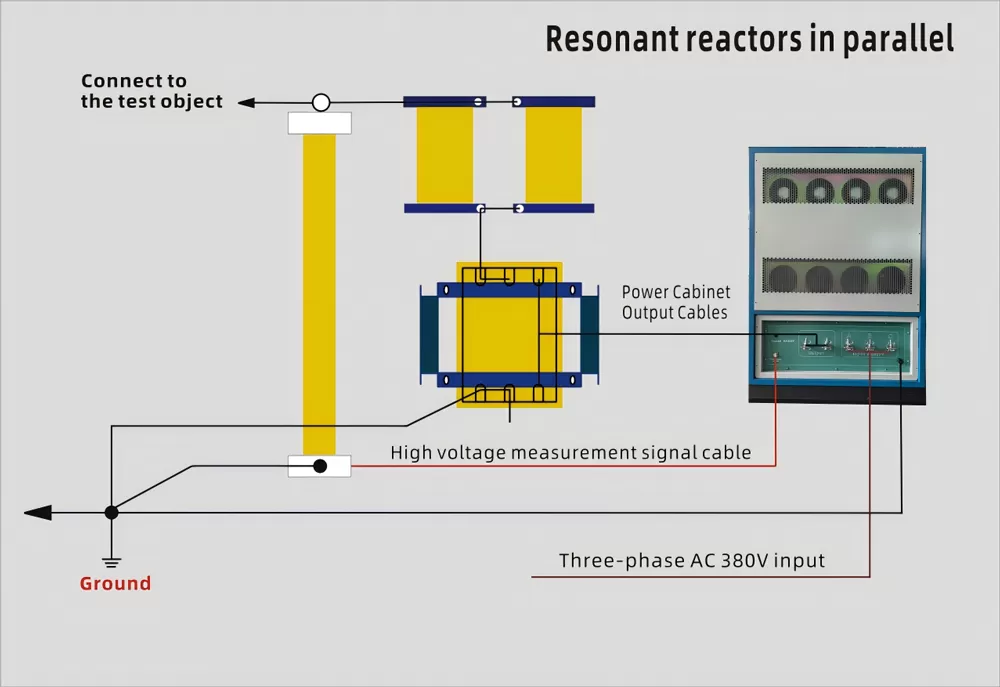

Hochspannung resonanz reaktor:Abstimm bare Induktivität (Reihe/Parallel) zur Bildung eines Resonanz kreises mit der Testobjekt kapazität (C).
Kapazitiver Spannungs teiler:Überwacht den Hochspannung ausgang mit einer Genauigkeit von ± 1% für die Steuerung des geschlossenen Regelkreises.
Schritt 1: Berechnen Sie die Ziel resonanz frequenz f = 1/(2π √LC)f = 1/(2π ≤ LC) basierend auf der Testobjekt kapazität (C). dann automatisch konfigurieren Reaktor kombinationen (L-Wert).
Schritt 2: Stellen Sie die Ausgangs frequenz ein, bis die Impedanz der Schaltung minimiert wird (Resonanz). Reaktors pannung verstärkt Testobjekt spannung und erzeugt Hochspannung mit minimaler Eingangs kapazität (1/5 ~ 1/10 herkömmlicher Transformatoren).
Schritt 3: Halten Sie die Resonanz für den geplanten Stand test aufrecht. Eingebauter Flash over Schutz Trips Ausgabe innerhalb von 2ms.
| Ausgangs spannung | 0-1000kV und unten |
| Ausgangs frequenz | 20-300Hz |
| Ausgangs wellenform | Sinus welle |
| Hochspannung mess genauigkeit | 1,0% |
| Frequenz auflösung | 0,01Hz |
| Arbeits zyklus | 60 min EIN/30 min AUS |
| Isolation sgrad | 1.2 U0/1min |
| Strom versorgung | Einphasige 220V oder dreiphasige 380V ± 10%,50/60Hz ± 2% |
Typische Produktdaten
| Modell | Nenn kapazität | Nennspannung | Der Hauptzweck |
| ESR-800(750/250) | 750kVA | 0-250kV | 1. erfüllen die 110kV Transformatoren, Leistungs schalter, GIS AC standhalten Spannungs prüfung, Prüfspannung ≤ 250kV, Test frequenz 30-300Hz, Testzeit ≤ 60min. 2.AC-Spannungs prüfung von 110kV / 630 mm2 Kabel 0,4 km, Kapazität 0,075 uF, Test frequenz 30-300Hz, Prüfspannung 128kV, Testzeit ≤ 60min. |
| ESR-800(1800/600) | 1800kVA | 0-600kV | 1. treffen die 400kV Transformatoren, Leistungs schalter, GIS und andere AC standhalten Spannungs prüfung, Prüfspannung ≤ 600kV, Test frequenz 30-300Hz, Testzeit ≤ 60min. 2. Treffen Sie das 110kV/630mm ² Kabel 1,0 km, Kapazität ≤ 0,165µF, Test frequenz 30-300Hz, Prüfspannung ≤ 128kV, Testzeit ≤ 60min. |
| ESR-800(4000/800) | 4000kVA | 0-800kV | Treffen Sie den 765kV Transformator AC standhalten Spannungs test, Prüfspannung ≤ 800kV, Test frequenz 30-300Hz, Testzeit ≤ 60min. |
| ESR-800(10000/1000) | 10000kVA | 0-1000kV | Treffen Sie die 780kV und höher Transformatoren, Leistungs schalter, GIS und andere AC-Stand spannungs prüfung, AC-Stand spannungs prüfung, Prüfspannung ≤ 1000kV, Test frequenz 30-300Hz, testzeit beträgt 1min. |
