Getrennte Steuer-und HV-Einheiten
Stufenlos einstellbare Spannung
DC-Prüfung über einen Gleich richter
Eingebauter Überstrom schutz
Die Wechsels pannungs prüf sätze eignen sich für Arten von elektrischen Produkten, elektrischen Geräten und isolierten Materialien, testen das isolierte Niveau von Produkten und entdecken die isolierte Situation von getesteten Objekten.
Diese Einheiten können auch aufgerüstet werden, um als DC-Tests ätze zu fungieren, indem der Gleich richter aufsatz oben auf dem Transformator montiert wird (optional).
Prüfung von Schaltanlagen
Prüfung von Spannungs-und Stromwandlern
Prüfung von MV-Anlagen/Komponenten

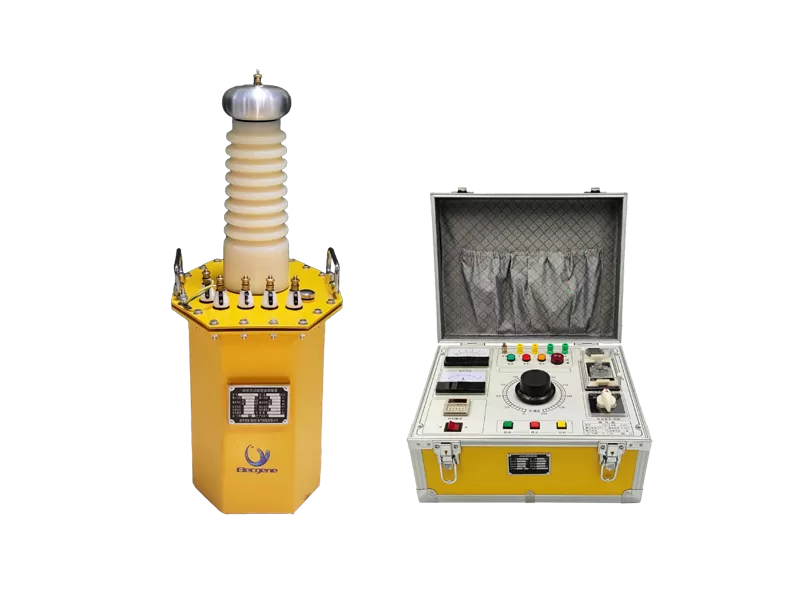

Das zweiteilige Design ermöglicht es dem Bediener, das Gerät in sicherer Entfernung zu verwenden. Die Steuer einheit dient zum Betrieb des Hochspannung transformators. Die Einheit besteht aus einem Variac, Strom-/Spannungs anzeige instrumenten, einem Timer für die Test dauer und einem Sicherheits kreis.
| YTB-20(3/50) | YTB-20(5/50) | YTB-20(10/50) | |
| Nenn kapazität | 3kVA | 5kVA | 10kVA |
| Eingangs spannung | 200 ~ 240VAC,50/60Hz | 200 ~ 240VAC,50/60Hz | 200 ~ 240VAC,50/60Hz |
| Outpuschenkel spannung | Wechselstrom 0 ~ 50kV | Wechselstrom 0 ~ 50kV | Wechselstrom 0 ~ 50kV |
| DC 0 ~ 70kV (optional) | DC 0 ~ 70kV (optional) | DC 0 ~ 70kV (optional) | |
| Ausgangs strom | 0 ~ 60mA AC | 0 ~ 100mA AC | 0 ~ 200mA AC |
| 0 ~ 20mA DC(optional) | 0 ~ 35mA DC(optional) | 0 ~ 70mADC(optional) | |
| Verhältnis | 500 | 500 | 500 |
| Isolier material | Isolier öl | Isolier öl | Isolier öl |
| Arbeits zyklus | 5min EIN/15min AUS Bei 3 kVA | 5min EIN/15min AUS Bei 5kVA | 5 min EIN/15 min AUS Bei 10kVA |

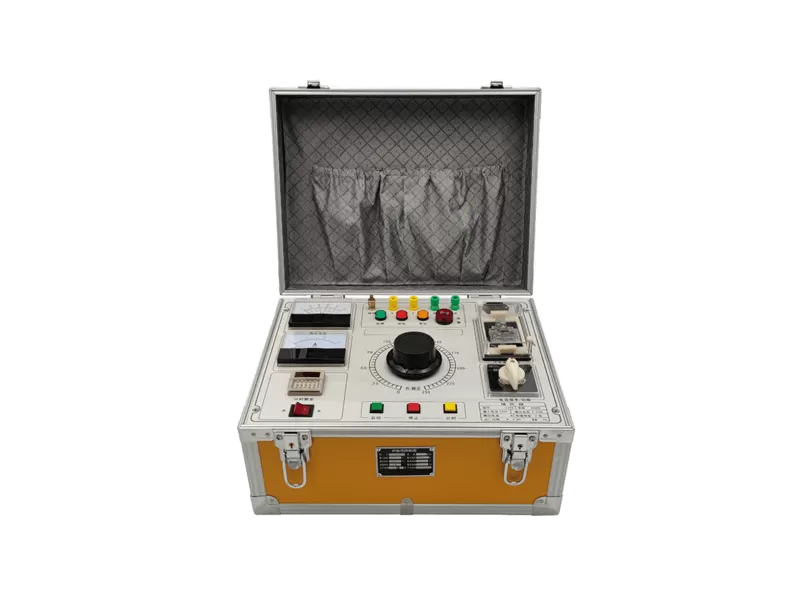

| Steuer einheit | |||
| Nettogewicht | 19kg | 21kg | 37kg |
| Netto größe | 440*340*230mm | 440*340*230mm | 440*340*380mm |

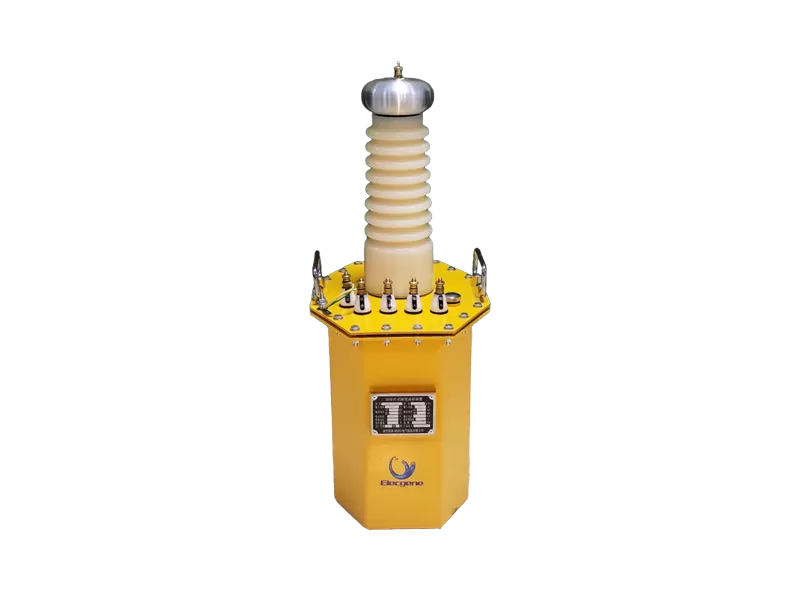

| Transformator | |||
| Ne gewicht | 37kg | 42kg | 67kg |
| Netto größe | 305*245*630mm | 325*255*640mm | 375*275*720mm |
