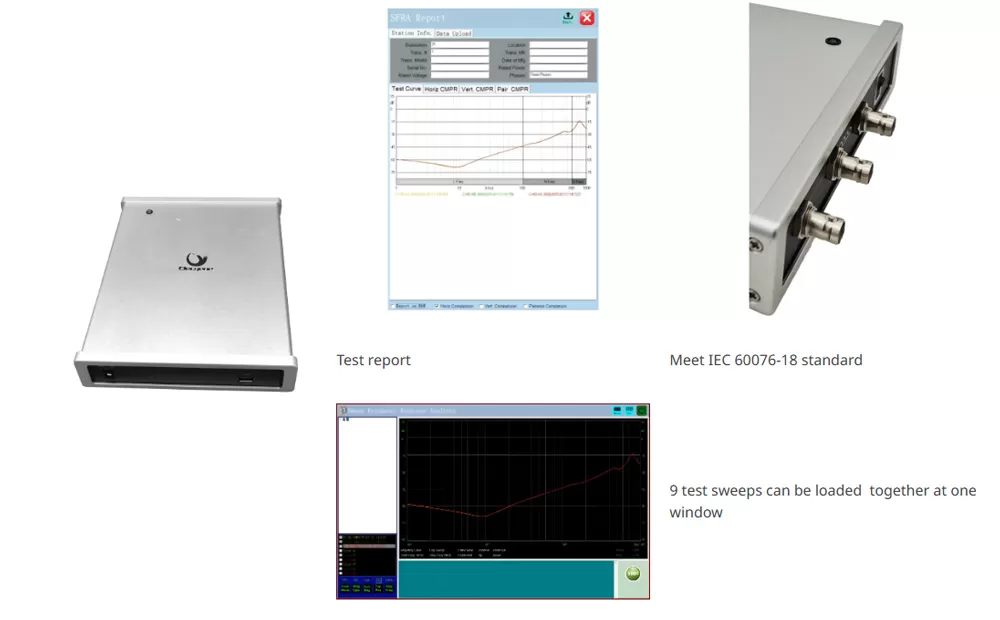

IEC 60076-18 Standard erfüllen
Tragbar und leicht für einfache Bedienung
Analyse software erlaubt weitere Diagnostik
Reproduzierbare Ergebnisse dank innovativer Verbindungs technik
Die Verformung der Transformator wicklungen wird mit einer Frequenz antwort analyze methode gemäß dem nationalen Standard DL/T911-2016/IEC60076-18 für die Strom industrie gemessen, d.h. Detektieren Sie die Amplituden-Frequenzgang-Charakter istik jeder Transformator wicklung und führen Sie einen vertikalen oder horizontalen Vergleich des Erkennungs ergebnisses durch, um eine mögliche Verformung der Transformator wicklung basierend auf der Änderung der Amplituden-Frequenzgang-Eigenschaften zu beurteilen. Mini-WDT verwendet die SFRA-Methode, um zu beurteilen, ob ein Transformator einer mechanischen Beschädigung ausgesetzt war oder nicht. Es ist ein sehr tragbarer Analysator, der es sehr bequem macht, einen externen PC zu verbinden.
Mini-WDT erkennt Transformator probleme wie:
Verformungen und Verschiebungen
Kurzschlüsse und offene Windungen
Gebrochene Spann strukturen
Kern verbindungs probleme
Partieller Wickel kollaps
Fehlerhafte Kerngründe
Kern bewegungen

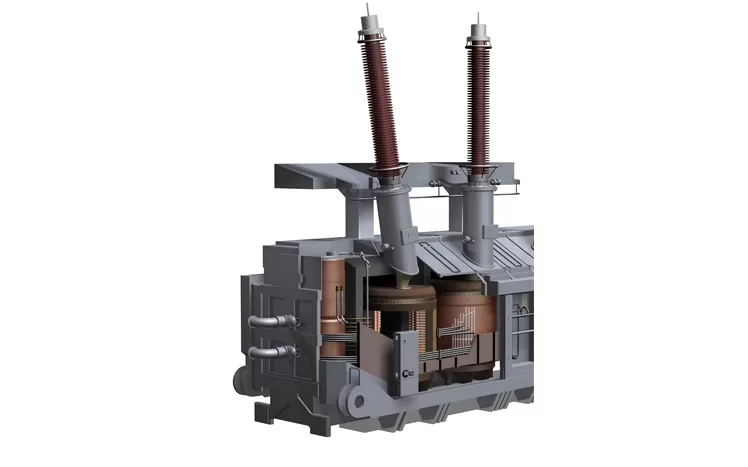

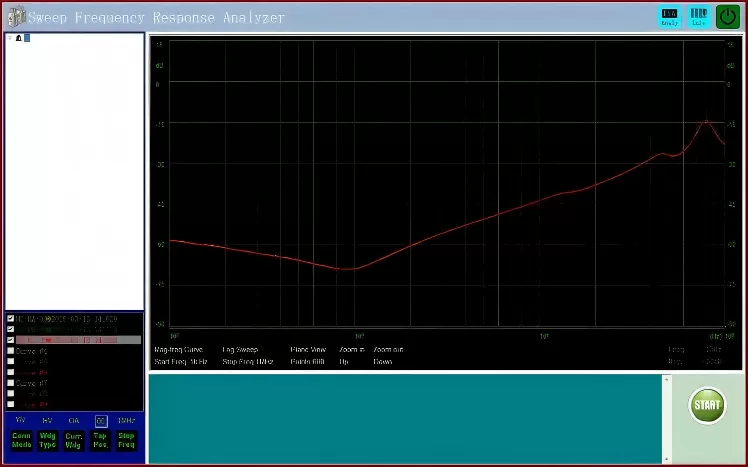

Mini-WDT injiziert eine sinusförmige Erregers pannung mit einer kontinuierlich steigenden Frequenz in ein Ende der Transformator wicklung und misst das vom anderen Ende zurückkehrende Signal. Aufgrund einer direkten Messung im Frequenz bereich ist keine zusätzliche Datenverarbeitung erforderlich. Der Vergleich von Eingangs-und Ausgangs signalen erzeugt einen einzigartigen Frequenzgang, der mit Referenz daten verglichen werden kann. Abweichungen können dabei auf Änderungen interner Komponenten hinweisen. Diese Abweichungen können direkt mit verschiedenen Abschnitten des Frequenz bereichs zusammenhängen und voneinander unterschieden werden.
| Ausgangs spannung | Vpp-25V automatische Anpassung während des Tests |
| Eingangs impedanz | 1MΩ (eingebauter 50Ω-Anpassungs widerstand im Test kanal) |
| Frequenz-Sweep-Bereich | 10Hz-2MHz (anpassbar bis zu 30MHz) |
| Ausgangs impedanz | 50Ω |
| Messung des dynamischen Bereichs | -100dB ~ 20dB |
| Frequenz genauigkeit | 0.00001 |
| Eingangs leistung | 100-240V AC, 50/60Hz |
| Umwelt bedingungen | Luft feuchtigkeit: ≤ 90% Betriebs temperatur: -10 ° c ~ 50 ° C |
| Netto größe | 238 × 184 × 40mm |
| Nettogewicht | 2,45 kg |
