Eingebauter Drucker

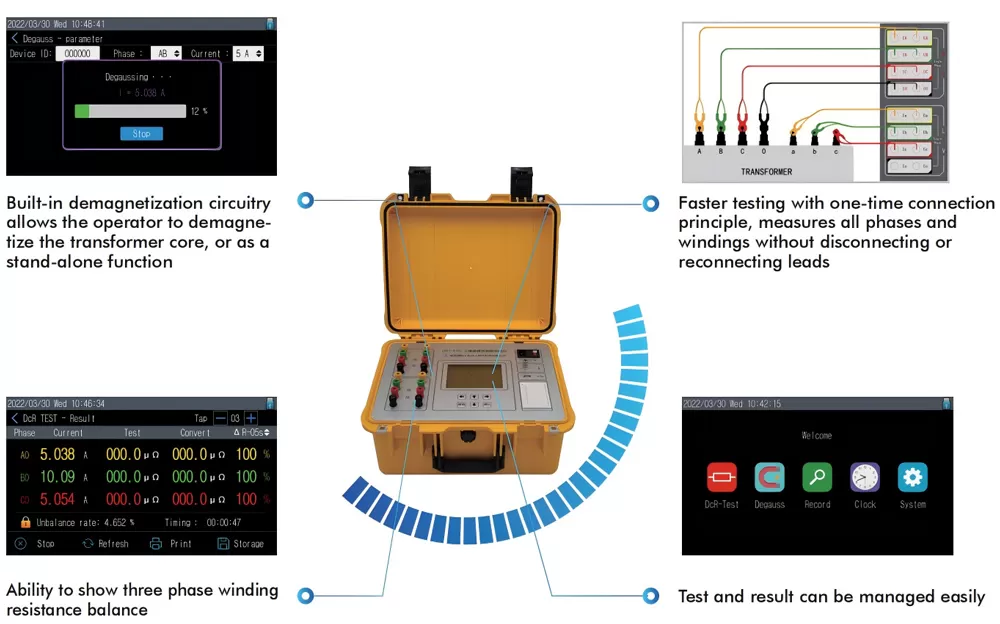

Eingebaute Auto-Ent magneti sierung
DC-Prüfstrom bis zu 20A(DRT-320L), 40A(DRT-340L)
Das einmalige Verbindungs prinzip führt zu einer schnelleren Einrichtungs zeit, um das Sicherheits risiko zu eliminieren
Automat isierte Messfähigkeit mit acht Terminen/sechs Wicklungen
Gleichzeitige Wickel magneti sierung für schnelle und genaue Gleichstrom-Wickel widerstands messungen bei hohen induktiven Belastungen

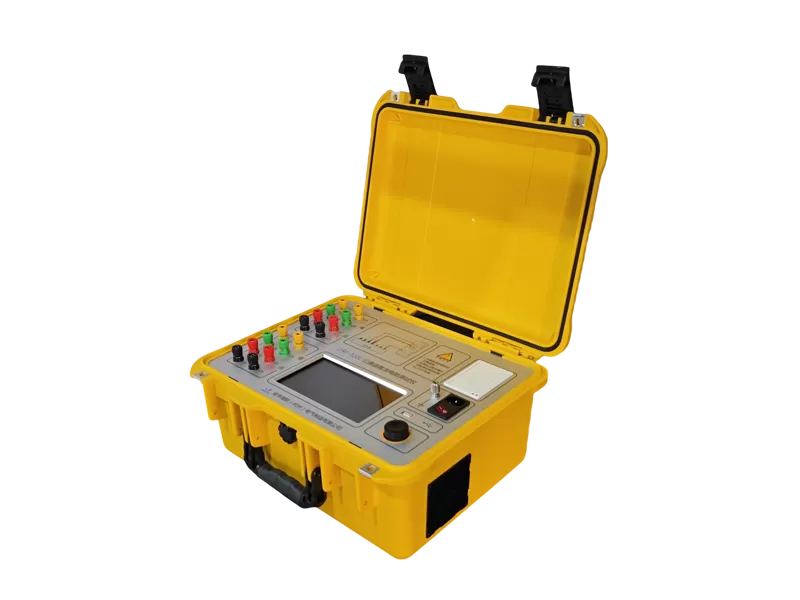

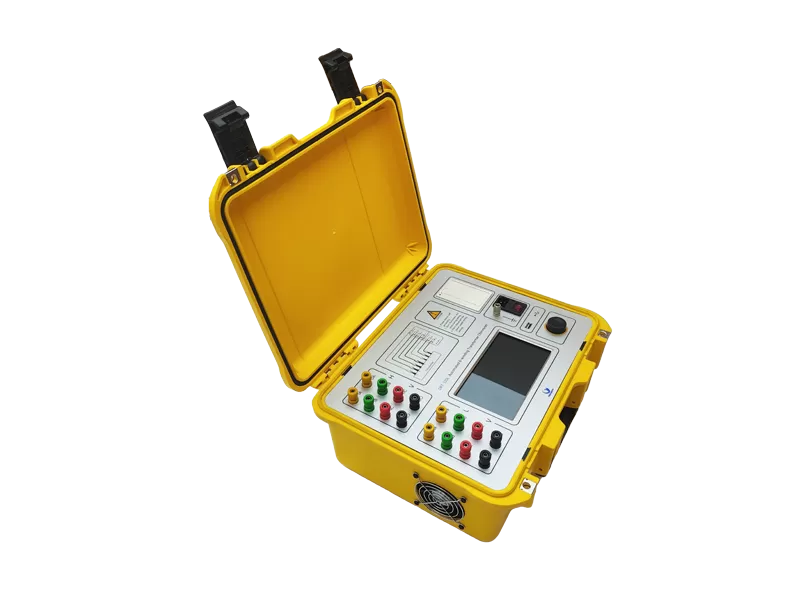

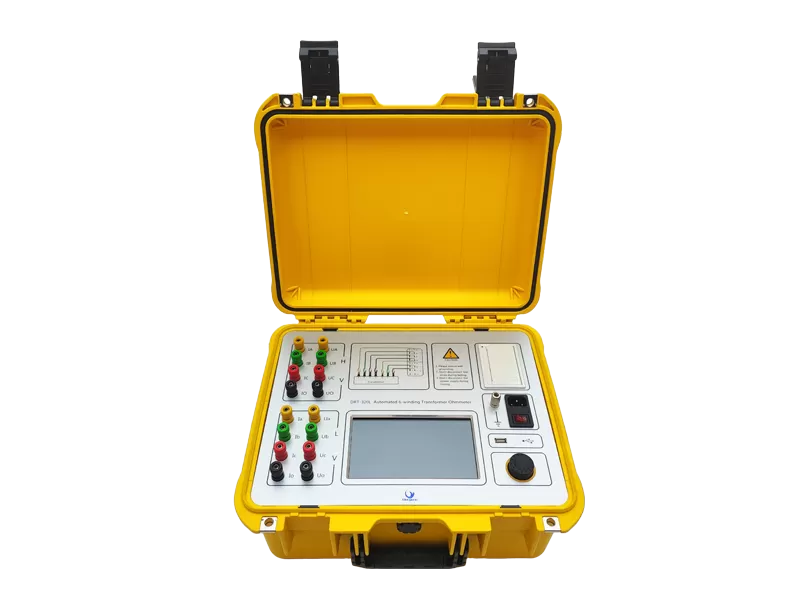

Die DRT3XXL-Serie automat isierter Transformator-Ohm meter mit sechs Wicklungen bietet volle Widerstands mess fähigkeit mit acht Terminalen. Es wurde entwickelt, um Ihnen Zeit zu sparen, indem Sie alle normalen sechs Wicklungen testen, ohne die Leitungen während des Tests trennen und wieder verbinden zu müssen. Die SWM-Methode (Simultan Wickel magneti sierung) ermöglicht auch schnelle und zuverlässige Messungen, selbst bei großen Transformatoren mit Delta-Konfiguration auf der Niederspannung seite.
Die DRT3XXL-Serie Transformator-Ohm meter werden verwendet, um:
„ Führen Sie Feld tests von CT-, PT-, Leistungs transformator wicklungen und den zugehörigen Leitungs wechslern sowie Motoren/Generatoren durch.
„ Prüfen Sie die Testergebnisse für den Wickel widerstand im Werk.
„ Führen Sie Fabrik-Hitze lauf tests durch.
„ Diagnostizieren und lokalisieren Sie Probleme wie das Vorhanden sein von Defekten in Transformatoren, wie z. B. lose Verbindungen, und überprüfen Sie den Betrieb von Load-Leitungs wechslern.

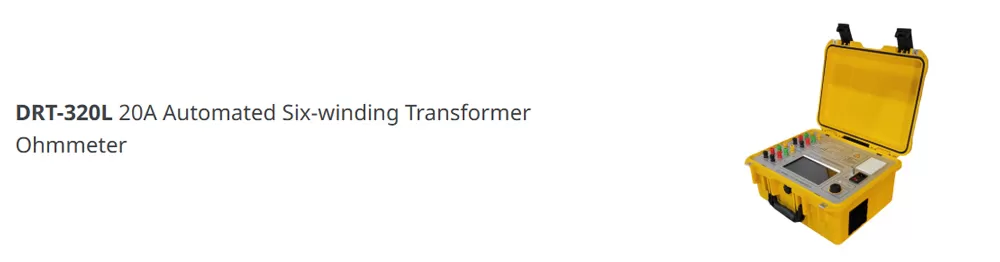

| Test modell | Einphasig oder dreiphasig | |
| Tests trom | Einphasig: 20A, 10A, 5A, 1A, 0,1 A, 10mA, <1mA | |
| Drei Phase: 10A + 10A, 5A + 5A, 1A + 1A, 0,1 A + 0,1 A | ||
| Prüf bereich | Einphasig: 20A (0,5 mΩ ~ 1 Ω) 10A (1,0 mΩ ~ 2 Ω) 5 A(10mΩ ~ 4 Ω) 1 A(0.1Ω ~ 20Ω) 0,1 A(2.0Ω ~ 100Ω) 10mA(50Ω ~ 2kΩ) <1mA(500Ω ~ 25kΩ) | Drei Phase: 10A + 10A (0,5 mΩ ~ 0,8 Ω) 5 A + 5 A(10 mΩ ~ 1,6 Ω) 1 A + 1 A (0,1 Ω ~ 8,0 Ω) 0,1 A + 0,1 A (2,0 Ω ~ 80 Ω) |
| Genauigkeit | ± 0,2% rdg + 2 graben | |
| Eingangs leistung | 200 ~ 240VAC, 50/60Hz | |
| Verwendung der Temperatur | -10 ° c ~ 50 | |
| Relative Luft feuchtigkeit | ≤ 90%, kein Tau | |
| Nettogewicht | 9kg | |
| Netto größe | 400 × 315 × 223mm | |

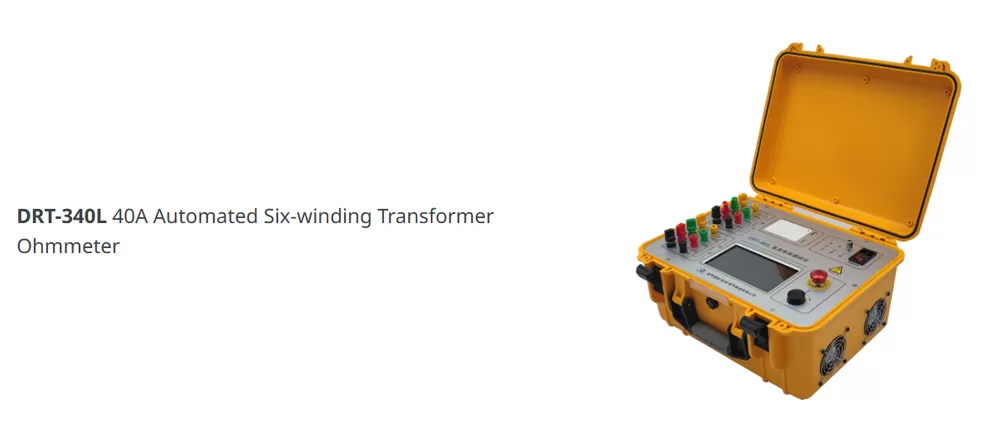

| Test modell | Einphasig oder dreiphasig | |
| Tests trom | Einphasig: 40A, 20A, 10A, 5A, 1A, 0,2 A, 10mA, <1mA | |
| Drei Phase:20A + 20A,10A + 10A, 5A + 5A, 1A + 1A, 0,2 A + 0,2 A | ||
| Prüf bereich | Einphasig: 40A (0,1 mΩ ~ 0,5Ω) 20A (0,5 mΩ ~ 1 Ω) 10A (1,0 mΩ ~ 2 Ω) 5 A(10mΩ ~ 4 Ω) 1 A(0.1Ω ~ 20Ω) 0,2 A(1.0Ω ~ 100Ω) 10mA(50Ω ~ 2kΩ) <1mA(500Ω ~ 25kΩ) | Drei Phase: 20A + 20A (0,2 mΩ ~ 0,3 Ω) 10A + 10A (0,5 mΩ ~ 0,6 Ω) 5 A + 5 A(10 mΩ ~ 1,5 Ω) 1 A + 1 A (0,1 Ω ~ 7,0 Ω) 0,2 A + 0,2 A (1,0 Ω ~ 30 Ω) |
| Genauigkeit | ± 0,2% rdg + 2 graben | |
| Eingangs leistung | 200 ~ 240VAC, 50/60Hz | |
| Verwendung der Temperatur | -10 ° c ~ 50 | |
| Relative Luft feuchtigkeit | ≤ 90%, kein Tau | |
| Nettogewicht | 13,4 kg | |
| Netto größe | 428 × 350 × 230mm | |
